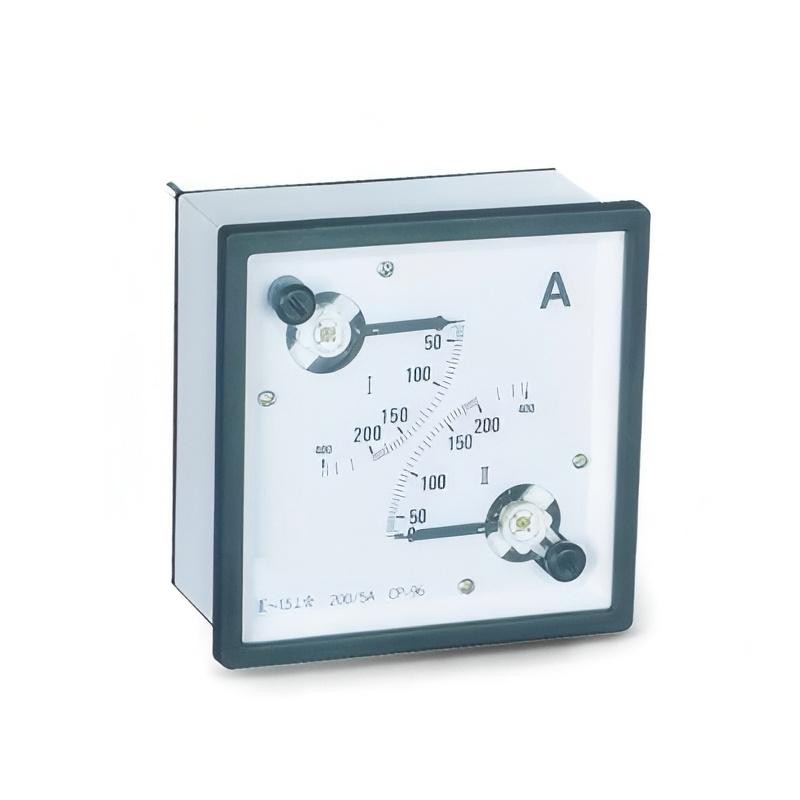

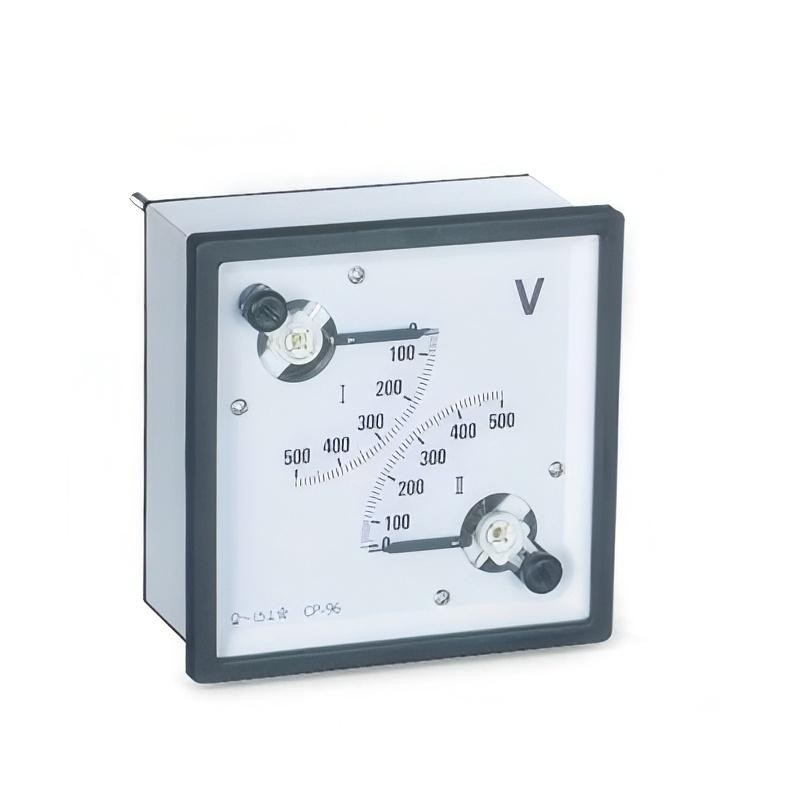

दोहरी सीटी संचालित एसी एमीटर

एक दोहरी सीटी संचालित एसी एमीटर एक विशेष पैनल उपकरण है जिसे दो स्वतंत्र वर्तमान ट्रांसफार्मर (सीटी) का उपयोग करके दो अलग-अलग वैकल्पिक धाराओं को मापने के लिए डिज़ाइन किया गया है। यह एक मीटर आवास के भीतर दो अलग-अलग एसी वर्तमान मूल्यों की निगरानी के लिए एक कॉम्पैक्ट और एकीकृत समाधान प्रदान करता है, आमतौर पर तीन चरण प्रणालियों में या दो भारों की तुलना करने के लिए उपयोग किया जाता है।

मूल सिद्धांत एवं विन्यास

मीटर में दो अलग-अलग आंतरिक माप सर्किट होते हैं, प्रत्येक अपने स्वयं के समर्पित सीटी से जुड़ा होता है। दोनों सीटी पूरी तरह से स्वतंत्र हैं और इन्हें अलग-अलग प्राथमिक कंडक्टरों पर स्थापित किया जाना चाहिए।

मुख्य विशेषताएं एवं लाभ

• स्थान दक्षता: दो माप कार्यों को एक पैनल कटआउट में जोड़ती है, जिससे नियंत्रण पैनल और स्विचबोर्ड पर जगह की बचत होती है।
• लागत और वायरिंग दक्षता: दो एकल एमीटर का उपयोग करने की तुलना में हार्डवेयर और स्थापना लागत को कम करता है।
• तुलनात्मक पठनीयता: एकल डायल या दोहरे डिस्प्ले पर दो संबंधित धाराओं की प्रत्यक्ष दृश्य तुलना की अनुमति देता है, जो चरण संतुलन या लोड वितरण की जांच के लिए उपयोगी है।
• साझा सामान्य विशेषताएं: मानक सीटी ऑपरेशन के सभी सुरक्षा और स्केलेबिलिटी लाभ प्राप्त होते हैं: गैल्वेनिक अलगाव, गैर-इनवेसिव सीटी स्थापना, और सीटी अनुपात के माध्यम से उच्च धाराओं को मापने की क्षमता।

महत्वपूर्ण स्थापना एवं सुरक्षा नोट्स

• स्वतंत्र सीटी: दो सीटी को विद्युत रूप से एक दूसरे से अलग किया जाना चाहिए और उनके इच्छित अलग कंडक्टरों पर स्थापित किया जाना चाहिए।
• सही सीटी अनुपात: साझा एनालॉग स्केल के सटीक होने के लिए दोनों सीटी का अनुपात समान होना चाहिए (उदाहरण के लिए, दोनों 300:5)। यदि अनुपात भिन्न हैं, तो मीटर में अलग स्केलिंग होनी चाहिए या प्रत्येक इनपुट के लिए डिजिटल प्रकार का प्रोग्रामयोग्य होना चाहिए।
• ध्रुवीयता का सम्मान करें: उचित चरणबद्धता और रीडिंग सुनिश्चित करने के लिए CT सेकेंडरी टर्मिनलों (S1/S2) को सही ध्रुवता के साथ संबंधित मीटर टर्मिनलों (अक्सर I1+/I1- और I2+/I2- लेबल किया जाता है) से जोड़ा जाना चाहिए।
• कोई खुला सर्किट नहीं: सीटी सुरक्षा का मुख्य नियम दोनों चैनलों के लिए सर्वोपरि है: प्राथमिक धारा प्रवाहित होने पर प्रत्येक सीटी का द्वितीयक सर्किट कभी भी खुला नहीं होना चाहिए। दोनों को मीटर से स्थायी रूप से जोड़ा जाना चाहिए या सुरक्षित रूप से शॉर्ट किया जाना चाहिए।

प्राथमिक अनुप्रयोग

• 3-फ़ेज़ मोटर और पंप पैनल: दो पैरों में करंट की निगरानी करने के लिए, जो लोड संतुलन और स्वास्थ्य का संकेत देता है।
• विद्युत वितरण पैनल: आने वाली उपयोगिता फ़ीड धारा की तुलना एक महत्वपूर्ण उप-पैनल या जनरेटर आउटपुट से करने के लिए।
• ऊर्जा प्रबंधन प्रणाली: बुनियादी लोड प्रोफाइलिंग और तुलना के लिए दोहरे वर्तमान इनपुट प्रदान करना।
• एचवीएसी सिस्टम: कंप्रेसर और पंखे की मोटर धाराओं की एक साथ निगरानी करना।

संक्षेप में, एक दोहरी सीटी संचालित एसी एमीटर दो एसी धाराओं के एक साथ माप के लिए एक कुशल और व्यावहारिक उपकरण है। यह कार्यक्षमता को समेकित करता है, पैनल डिज़ाइन को सरल बनाता है, और प्रत्येक व्यक्तिगत वर्तमान ट्रांसफार्मर के लिए आवश्यक इंस्टॉलेशन और सुरक्षा प्रोटोकॉल का सख्ती से पालन करते हुए तत्काल तुलनात्मक डेटा प्रदान करता है।

पैरामीटर

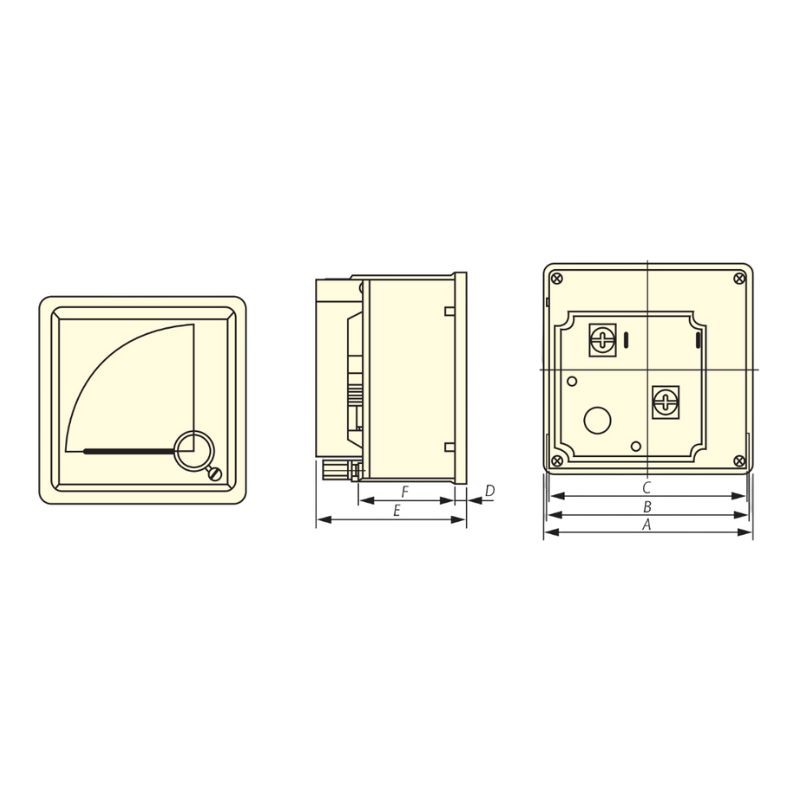

आयाम (मिमी)
