सिंक्रोनस ऑसिलोस्कोप मीटर



1. परिभाषा एवं प्राथमिक उद्देश्य

सिंक्रोनस ऑसिलोस्कोप मीटर एक विशेष इलेक्ट्रोमैकेनिकल संकेतक उपकरण है जिसका उपयोग एक ऑपरेटिंग एसी पावर सिस्टम (बस) के साथ आने वाले एसी जनरेटर के सिंक्रनाइज़ेशन (समानांतर) को निर्देशित करने के लिए किया जाता है। इसका एकमात्र कार्य चरण कोण अंतर और दो तीन चरण वोल्टेज स्रोतों के बीच आवृत्ति अंतर को दृश्य रूप से इंगित करना है, जिससे एक ऑपरेटर (या एक स्वचालित प्रणाली) जनरेटर सर्किट ब्रेकर को सटीक समय पर बंद करने में सक्षम हो जाता है जब दोनों प्रणालियां सही सिंक्रनाइज़ेशन में होती हैं।



2. कोर डिज़ाइन और दृश्य व्याख्या

सिंक्रोस्कोप एक गोलाकार डायल पर एक सहज, गतिशील दृश्य संकेतक प्रदान करता है।



1. डायल: घड़ी के मुख की तरह चिह्नित। 12 बजे की स्थिति को प्रमुखता से "12", "SYNC", "IN PHASE" या एक ऊर्ध्वाधर रेखा के रूप में चिह्नित किया गया है, जो 0 डिग्री चरण अंतर का प्रतिनिधित्व करती है।
2. सूचक (सुई): इसका व्यवहार सभी महत्वपूर्ण जानकारी बताता है:

• घूर्णन की दिशा: इंगित करता है कि कौन सी प्रणाली तेज़ है।

- दक्षिणावर्त घूर्णन: आने वाले जनरेटर की आवृत्ति बस की आवृत्ति से अधिक होती है।

- काउंटर-क्लॉकवाइज रोटेशन: आने वाली जनरेटर आवृत्ति बस आवृत्ति से कम है।



• घूर्णन की गति: आवृत्ति अंतर के परिमाण को इंगित करता है।

- तेज़ रोटेशन: बड़ी आवृत्ति अंतर → बंद न करें।

- बहुत धीमी गति से रुका हुआ घूर्णन: छोटी आवृत्ति का अंतर → समकालिकता के निकट।



• रुकने पर स्थिति: चरण कोण अंतर को इंगित करता है।

- "12 बजे" की ओर इशारा करते हुए: 0 डिग्री चरण अंतर → बंद करने के लिए तैयार।

- "6 बजे" की ओर इशारा करते हुए: 180 डिग्री चरण अंतर → अधिकतम खतरा, बंद होने पर गंभीर खराबी।



3. चिह्न: अक्सर खतरे के क्षेत्र के रूप में 180 डिग्री (6 बजे) की स्थिति के आसपास एक अंधेरा या लाल क्षेत्र होता है। "तेज़" (घड़ी की दिशा की दिशा में) और "धीमी" (वामावर्त दिशा में) चिह्नित किया जा सकता है।



3. परिचालन सिद्धांत

• अधिकांश सिंक्रोस्कोप एक छोटे प्रेरण मोटर के समान घूर्णन क्षेत्र सिद्धांत वाले दो - कॉइल पर काम करते हैं:



• इनपुट: संभावित ट्रांसफार्मर (पीटी) के माध्यम से बस वोल्टेज (संदर्भ) और जेनरेटर वोल्टेज (इनकमिंग) दोनों से जुड़ा हुआ है।



• आंतरिक सर्किट: एक वोल्टेज (आमतौर पर बस वोल्टेज) को 90 डिग्री चरण-स्थानांतरण नेटवर्क (प्रतिरोधकों और प्रेरकों का उपयोग करके) के माध्यम से पारित किया जाता है।



• आंतरिक संरचना: इसमें भौतिक रूप से 90 डिग्री की दूरी पर स्थित दो स्थिर कुंडलियाँ शामिल हैं।

एक कॉइल को चरण {{0}स्थानांतरित बस वोल्टेज से आपूर्ति की जाती है।

अन्य कॉइल को आने वाले जनरेटर वोल्टेज से सीधे आपूर्ति की जाती है।



• घूर्णन क्षेत्र और सूचक: इन दो 90 डिग्री - अलग चुंबकीय क्षेत्रों (90 डिग्री विद्युत चरण बदलाव के साथ एक) की परस्पर क्रिया वायु अंतराल में एक घूर्णन चुंबकीय क्षेत्र उत्पन्न करती है। इस क्षेत्र की गति और दिशा आवृत्ति अंतर के समानुपाती होती है। एक हल्का एल्यूमीनियम रोटर या डिस्क (पॉइंटर से जुड़ा हुआ) एड़ी धाराओं के कारण इस घूर्णन क्षेत्र का अनुसरण करता है, जो विद्युत अंतर को स्पष्ट पॉइंटर गति में अनुवादित करता है।

4. अनुप्रयोग

• पावर प्लांट: कई जनरेटरों को प्लांट बस या ग्रिड से सिंक्रोनाइज़ करने के लिए।
• शिपबोर्ड इलेक्ट्रिकल सिस्टम: समानांतर शिपबोर्ड जनरेटर के लिए।
• औद्योगिक सह-उत्पादन सुविधाएं: बैकअप या प्रोसेस जनरेटर को मुख्य संयंत्र वितरण से जोड़ने के लिए।
• विद्युत सबस्टेशन (कम आम): आउटेज के बाद ग्रिड के अलग-अलग हिस्सों को फिर से जोड़ने के लिए।



सारांश:

सिंक्रोनस ऑसिलोस्कोप मीटर एसी बिजली उत्पादन में एक महत्वपूर्ण सुरक्षा और परिचालन उपकरण है। इसका सरल इलेक्ट्रोमैकेनिकल डिज़ाइन जटिल विद्युत संबंधों (आवृत्ति अंतर और चरण कोण) को एक ऑपरेटर के लिए एक स्पष्ट, वास्तविक समय दृश्य निर्देश में अनुवादित करता है: आने वाले जनरेटर को "गति बढ़ाएं" या "धीमा करें", और जब पॉइंटर धीरे-धीरे आता है और 12 बजे बंद हो जाता है तो ब्रेकर को बंद कर दें। यह किसी भी सुविधा के नियंत्रण में एक मौलिक उपकरण बना हुआ है जहां एसी जनरेटर समानांतर हैं।

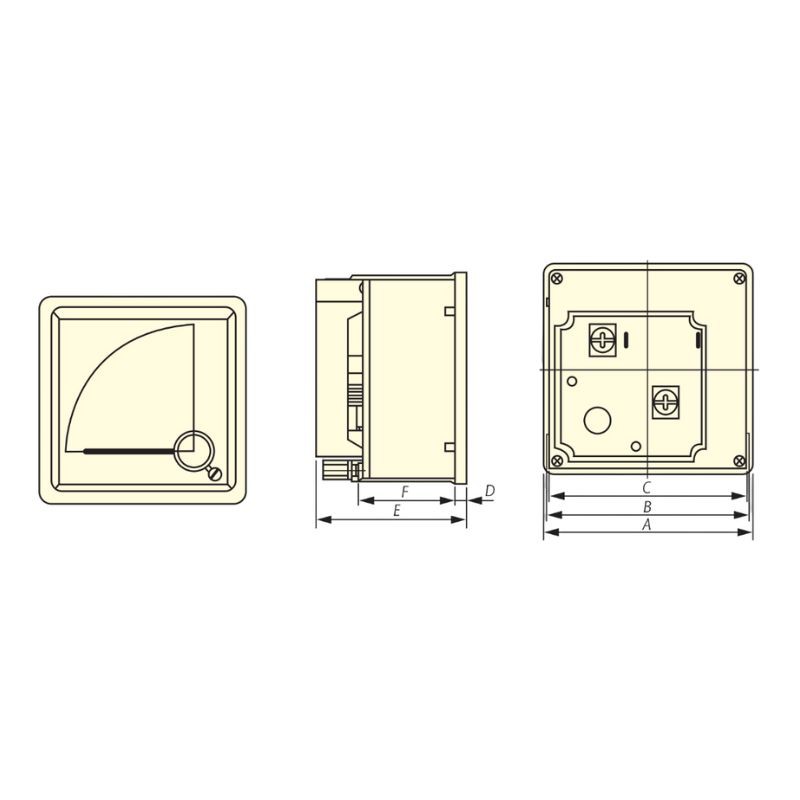

आयाम (मिमी)

चौखटा का आकर	आयाम (मिमी)
	A	B	C	D	E	F
96x96	96	92	90	5.5	65	43
