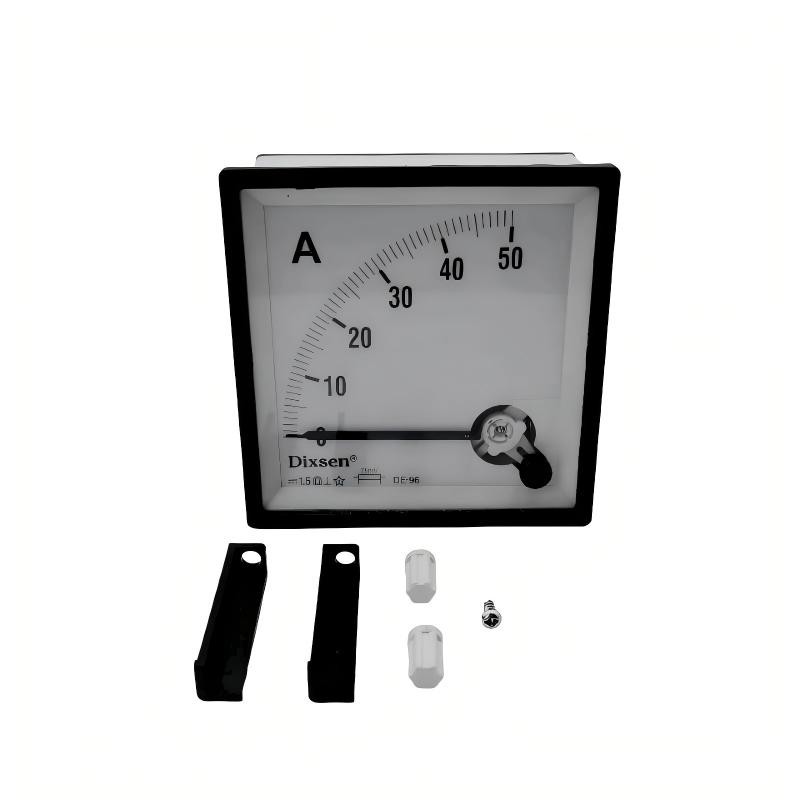

डीसी करंट एमीटर
डीसी करंट एमीटर एक उपकरण है जो प्रत्यक्ष धारा की ताकत को मापता है, जो एक दिशा में बहती है। यह रीडिंग को एम्पीयर (ए), मिलिअम्पियर (एमए), या माइक्रोएम्पियर (µA) में प्रदर्शित करता है।
विवरण
सिंहावलोकन
डीसी करंट एमीटर एक विद्युत उपकरण है जिसे विशेष रूप से डायरेक्ट करंट (डीसी) के परिमाण को मापने के लिए डिज़ाइन किया गया है - एक यूनिडायरेक्शनल, स्थिर प्रवाह विद्युत प्रवाह। यह एम्पीयर (ए), मिलीएम्पियर (एमए), या माइक्रोएम्पियर (µA) में विद्युत आवेश के प्रवाह को मापता है।
मूल सिद्धांत
मौलिक संचालन मीटर के माध्यम से प्रवाहित धारा द्वारा उत्पन्न चुंबकीय प्रभाव या वोल्टेज ड्रॉप को मापने पर आधारित है। मापा गया मान आम तौर पर एनालॉग स्केल या डिजिटल रीडआउट पर प्रदर्शित होता है।
मुख्य तकनीकी पैरामीटर
- माप सीमा: माइक्रोएम्प्स (संवेदनशील इलेक्ट्रॉनिक्स) से किलोएम्प्स (औद्योगिक शक्ति) तक।
- सटीकता: पढ़ने के प्रतिशत या पूर्ण पैमाने के रूप में व्यक्त की गई।
- बर्डन वोल्टेज: श्रृंखला कनेक्शन में मीटर द्वारा पेश किया गया वोल्टेज ड्रॉप। कम मूल्य बेहतर है.
- इनपुट प्रतिरोध/प्रतिबाधा: सर्किट को प्रभावित होने से बचाने के लिए श्रृंखला से जुड़े एमीटर के लिए बेहद कम होना चाहिए।
प्राथमिक अनुप्रयोग
- इलेक्ट्रॉनिक्स विकास एवं मरम्मत: परीक्षण सर्किट, पीसीबी डायग्नोस्टिक्स।
- बैटरी की निगरानी और परीक्षण: चार्ज/डिस्चार्ज धाराओं को मापना।
- विद्युत आपूर्ति परीक्षण: आउटपुट करंट और लोड विनियमन का सत्यापन करना।
- ऑटोमोटिव और समुद्री विद्युत प्रणालियाँ: चार्जिंग सिस्टम और भार का निदान।
- नवीकरणीय ऊर्जा प्रणालियाँ: सौर पैनल आउटपुट और बैटरी धाराओं की निगरानी।
आवश्यक सुरक्षा एवं उपयोग नोट्स
- यदि आप परिमाण के बारे में अनिश्चित हैं तो हमेशा उच्चतम धारा सीमा से शुरुआत करें।
- श्रृंखला कनेक्शन के लिए, सुनिश्चित करें कि कनेक्ट/डिस्कनेक्ट करने से पहले बिजली बंद है।
- कभी भी मीटर या उसके शंट की अधिकतम वर्तमान रेटिंग से अधिक न हो।
- प्रत्यक्ष {{0}कनेक्शन मीटर के लिए ध्रुवता का निरीक्षण करें।
- क्लैंप मीटर के लिए, सुनिश्चित करें कि जबड़े पूरी तरह से बंद हों और सटीक रीडिंग के लिए एक ही कंडक्टर के चारों ओर संरेखित हों।
संक्षेप में, डीसी करंट एमीटर प्रत्यक्ष करंट को मापने के लिए एक मौलिक उपकरण है। प्रत्यक्ष {{1}कनेक्शन (श्रृंखला), शंट-आधारित, या क्लैंप-प्रकार के बीच चयन वर्तमान परिमाण, आवश्यक सटीकता, सर्किट रुकावट की आवश्यकता और सुरक्षा विचारों पर निर्भर करता है।
पैरामीटर
|
नमूना |
फ़्रेम का आकार (मिमी) |
तरीका |
मापने की सीमा |
वर्ग सूचकांक |
|
डीसी-ए96 |
96x96 |
x/60mV |
5~6000A |
1.5 |
|
डीसी-ए72 |
72x72 |
x/60mV |
5~6000A |
1.5 |
|
डीसी-ए48 |
48x48 |
x/60mV |
5~6000A |
2.5 |

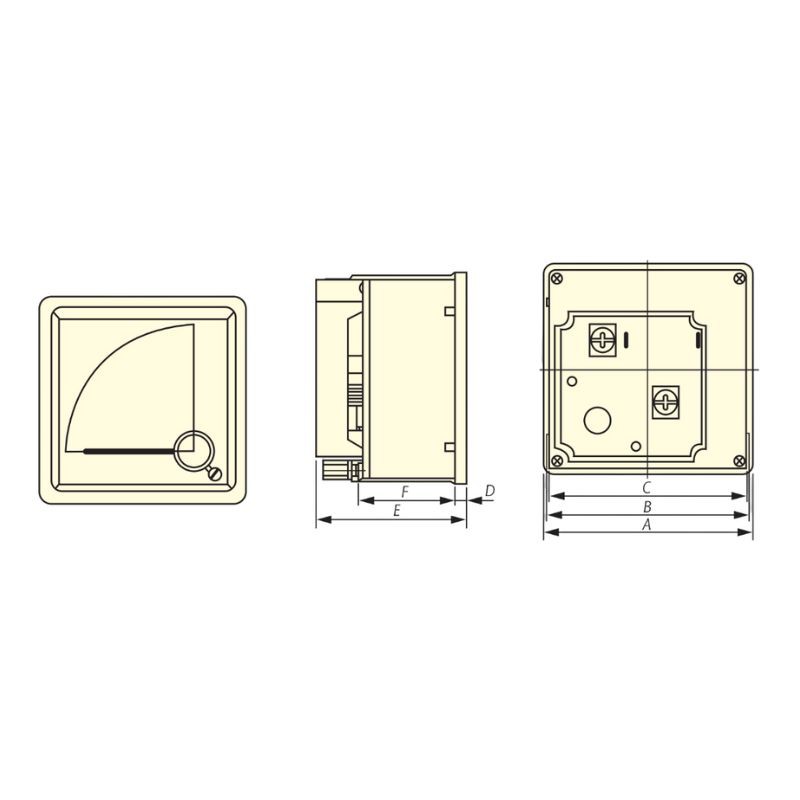

आयाम (मिमी)
|
चौखटा का आकर |
आयाम (मिमी) |
|||||
|
A |
B |
C |
D |
E |
F |
|
|
96x96 |
96 |
92 |
90 |
5.5 |
65 |
43 |
|
72x72 |
72 |
68 |
66 |
5.5 |
65 |
43 |
|
48x48 |
48 |
44 |
42 |
5.5 |
65 |
43 |
लोकप्रिय टैग: डीसी करंट एमीटर, चीन डीसी करंट एमीटर निर्माता, आपूर्तिकर्ता, कारखाने
