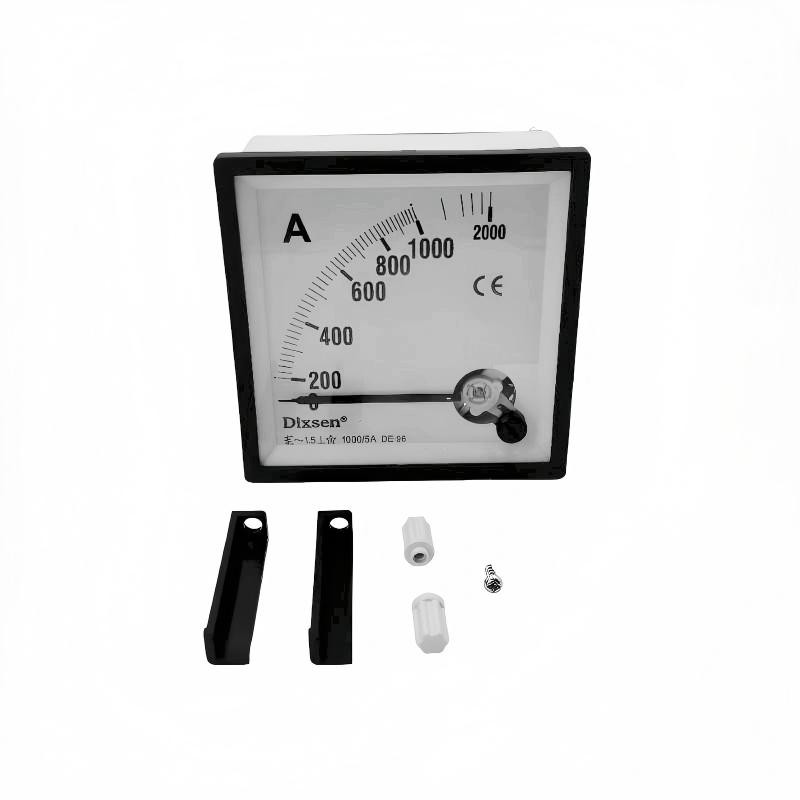

सीटी संचालित एसी एमीटर

सीटी संचालित एसी एमीटर एक विद्युत माप उपकरण है जिसे करंट ट्रांसफार्मर (सीटी) का उपयोग करके प्रत्यावर्ती धारा (एसी) को मापने के लिए डिज़ाइन किया गया है। यह प्रणाली मुख्य सर्किट को सीधे बाधित किए बिना उच्च एसी धाराओं को मापने के लिए एक सुरक्षित, सुविधाजनक और स्केलेबल विधि प्रदान करती है।

मूल सिद्धांत:

सिस्टम में दो अलग-अलग घटक होते हैं:

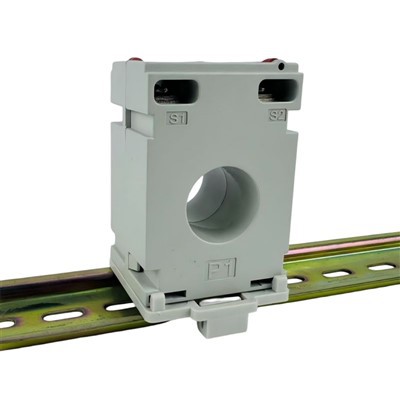

करंट ट्रांसफार्मर (सीटी): एक टोरॉयडल ट्रांसफार्मर जो करंट ले जाने वाले कंडक्टर ("प्राथमिक") के चारों ओर चिपक जाता है। यह उच्च प्राथमिक धारा को बहुत कम, आनुपातिक और पृथक माध्यमिक धारा में ले जाता है (मानक माध्यमिक रेटिंग 5 ए या 1 ए है)।

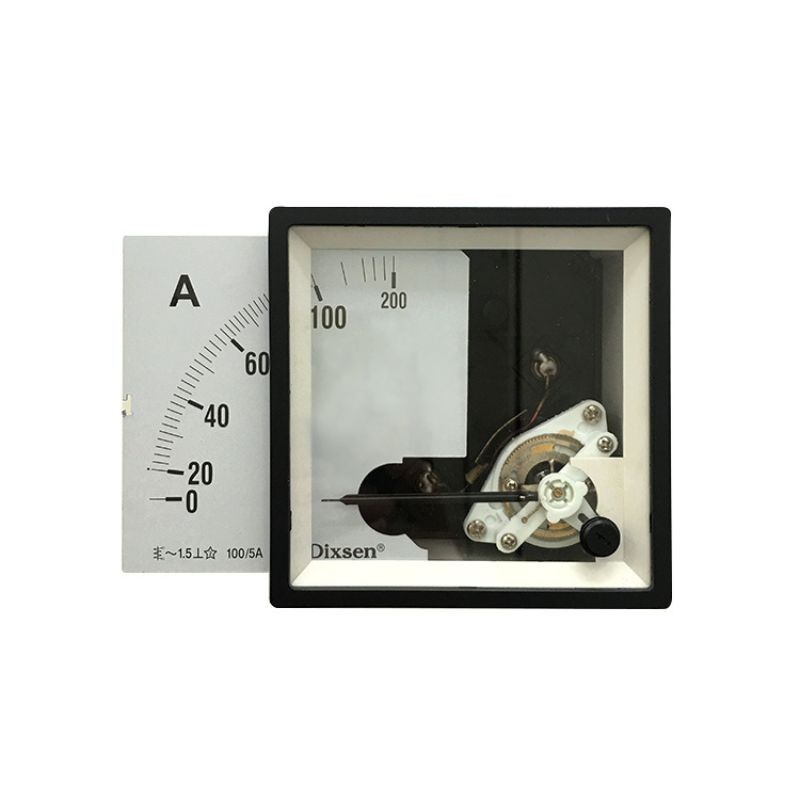

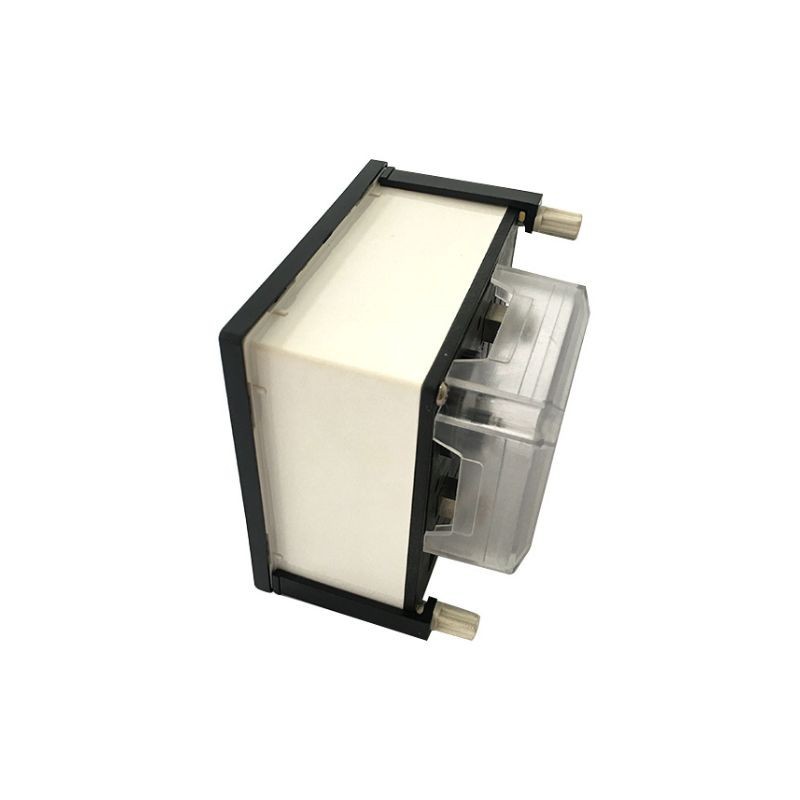

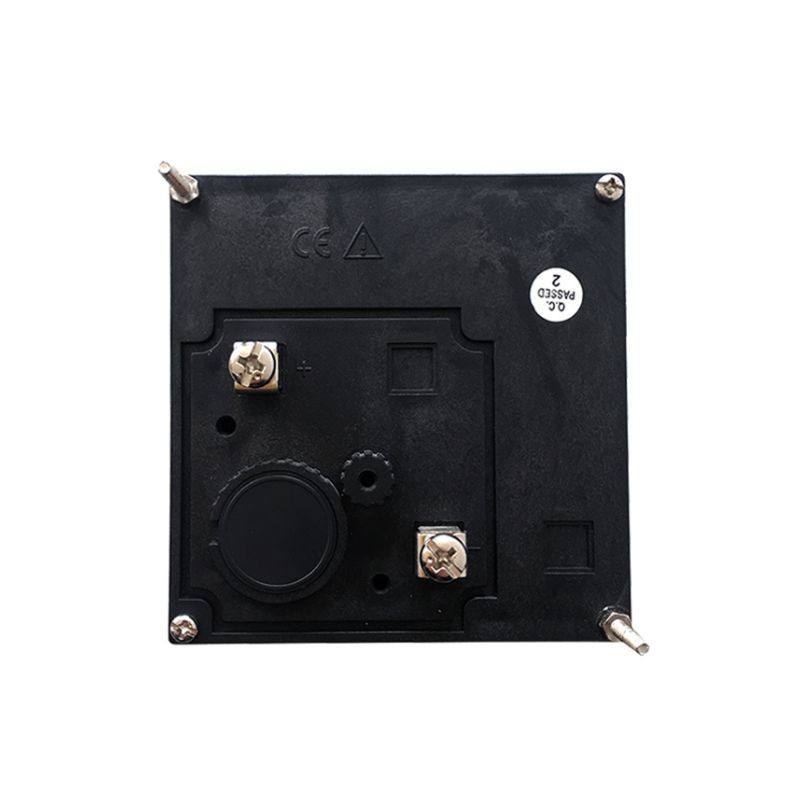

एमीटर: एक समर्पित पैनल मीटर, अक्सर प्राथमिक धारा के लिए कैलिब्रेटेड स्केल के साथ। इसके इनपुट को CT की सेकेंडरी वाइंडिंग से सीधे कनेक्ट करने के लिए डिज़ाइन किया गया है।

मुख्य विशेषताएं और लाभ:

• अलगाव और सुरक्षा: सीटी उच्च वोल्टेज/पावर सर्किट और मीटर के बीच गैल्वेनिक अलगाव प्रदान करता है। यह सुरक्षित माप की अनुमति देता है और कर्मियों और उपकरणों को उच्च वोल्टेज से बचाता है।
• गैर -आक्रामक इंस्टालेशन (सीटी के लिए): सीटी को केवल इंसुलेटेड कंडक्टर के चारों ओर क्लैंप करके स्थापित किया जा सकता है। मुख्य सर्किट को भौतिक रूप से तोड़ने या बाधित करने की आवश्यकता नहीं है, यह प्रत्यक्ष इनपुट एमीटर की तुलना में एक महत्वपूर्ण लाभ है।
• उच्च धाराओं के लिए मापनीयता: उचित अनुपात (उदाहरण के लिए, 100:5, 500:1) के साथ एक सीटी का चयन करके, एक मानक निम्न धारा एमीटर का उपयोग हजारों एम्पीयर की धाराओं को मापने के लिए किया जा सकता है।
• मानकीकृत सिग्नल: सेकेंडरी करंट आउटपुट (5ए/1ए) एक उद्योग मानक है, जो केवल स्केल या कैलिब्रेशन को बदलकर एक ही एमीटर को विभिन्न सीटी के साथ उपयोग करने की अनुमति देता है।
• कम बिजली हानि: मीटर केवल निम्न माध्यमिक धारा को संभालता है, जिसके परिणामस्वरूप माप सर्किट में न्यूनतम बिजली हानि होती है।

प्राथमिक अनुप्रयोग:

• विद्युत स्विचगियर और पैनल: निम्न, मध्यम और उच्च वोल्टेज वितरण बोर्ड, मोटर नियंत्रण केंद्र (एमसीसी), और सबस्टेशनों में वर्तमान माप के लिए मानक विधि।
• ऊर्जा निगरानी प्रणाली: सीटी बिजली मीटर, ऊर्जा विश्लेषक और एससीएडीए सिस्टम को वर्तमान सिग्नल भेजती है।
• औद्योगिक मशीनरी: बड़े मोटरों, पंपों, कंप्रेसर और हीटरों पर लोड धाराओं की निगरानी के लिए।
• रेट्रोफिटिंग और अस्थायी माप: लोड अध्ययन या समस्या निवारण के लिए मौजूदा लाइव कंडक्टरों पर आसानी से स्थापित।

संक्षेप में, बिजली प्रणालियों में मध्यम से उच्च एसी धाराओं को मापने के लिए सीटी संचालित एसी एमीटर एक सुरक्षित, व्यावहारिक और आवश्यक समाधान है। यह माप पर क्लैंप की सुविधा को पैनल पर लगे उपकरण की स्थायित्व और सटीकता के साथ जोड़ती है, मूलभूत सुरक्षा आवश्यकता के साथ कि इसका सीटी सेकेंडरी हमेशा एक बोझ (मीटर) से जुड़ा रहना चाहिए या छोटा होना चाहिए।

पैरामीटर

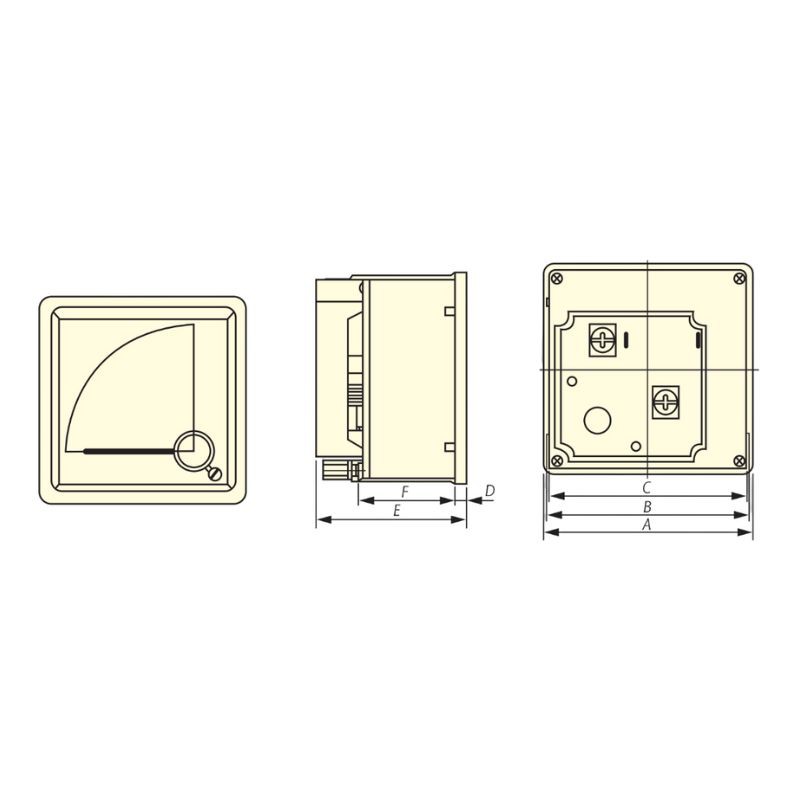

आयाम (मिमी)
