कम वोल्टेज तीन चरण सीटी





1.मूल स्पष्टीकरण

यह उपकरण एक तीन-चरण का वर्तमान ट्रांसफार्मर है जिसे कम-वोल्टेज बिजली प्रणालियों (आमतौर पर 1000V एसी से कम या उसके बराबर) में सटीक विद्युत माप और सुरक्षा के लिए इंजीनियर किया गया है। यह उच्च प्राथमिक धाराओं को निगरानी और नियंत्रण उपकरण के लिए उपयुक्त मानकीकृत, पृथक माध्यमिक संकेतों में परिवर्तित करता है।



2.लाभ

एकीकृत डिज़ाइन: तीन माप चैनलों को एक कॉम्पैक्ट आवास में जोड़ता है, जिससे पैनल स्थान और स्थापना जटिलता कम हो जाती है।



उच्च विश्वसनीयता: स्थिर प्रदर्शन और न्यूनतम सिग्नल विरूपण के लिए ठोस कोर या विभाजित कोर निर्माण का उपयोग करता है।



आसान इंस्टालेशन: डीआईएन {{0}रेल या डायरेक्ट{{1}पैनल माउंटिंग सर्किट ब्रेकर या बसबार के निकट त्वरित तैनाती की अनुमति देता है।



व्यापक अनुकूलता: आउटपुट मानक 1ए या 5ए द्वितीयक धाराएं, अधिकांश ऊर्जा मीटर, सुरक्षा रिले और डेटा लॉगर्स के साथ संगत।



3. आवेदन

ऊर्जा निगरानी: वाणिज्यिक भवनों और औद्योगिक सुविधाओं में उप-मीटरिंग और बिजली गुणवत्ता विश्लेषण।



सिस्टम सुरक्षा: मोटर नियंत्रण केंद्रों (एमसीसी) और एलवी वितरण बोर्डों में ओवरकरंट और गलती का पता लगाना।



नवीकरणीय एकीकरण: सौर पीवी इनवर्टर और बैटरी भंडारण प्रणालियों में ग्रिड से बंधा वर्तमान माप।



प्रक्रिया स्वचालन: विनिर्माण और मशीनरी में लोड निगरानी और नियंत्रण।







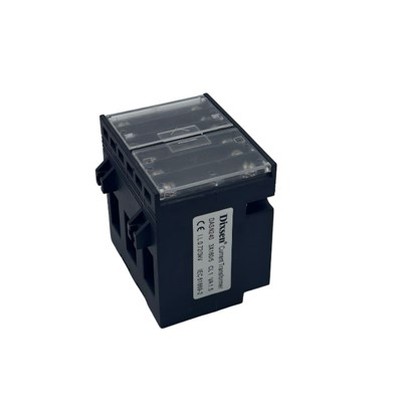

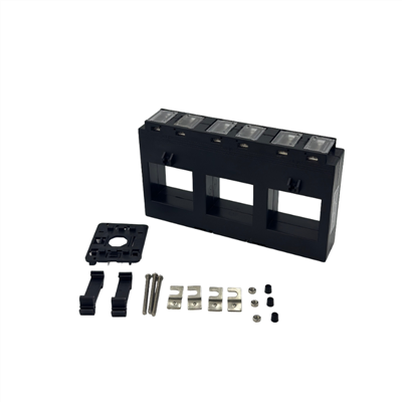

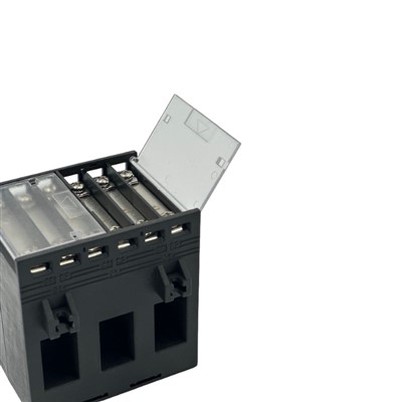

उत्पाद अवलोकन

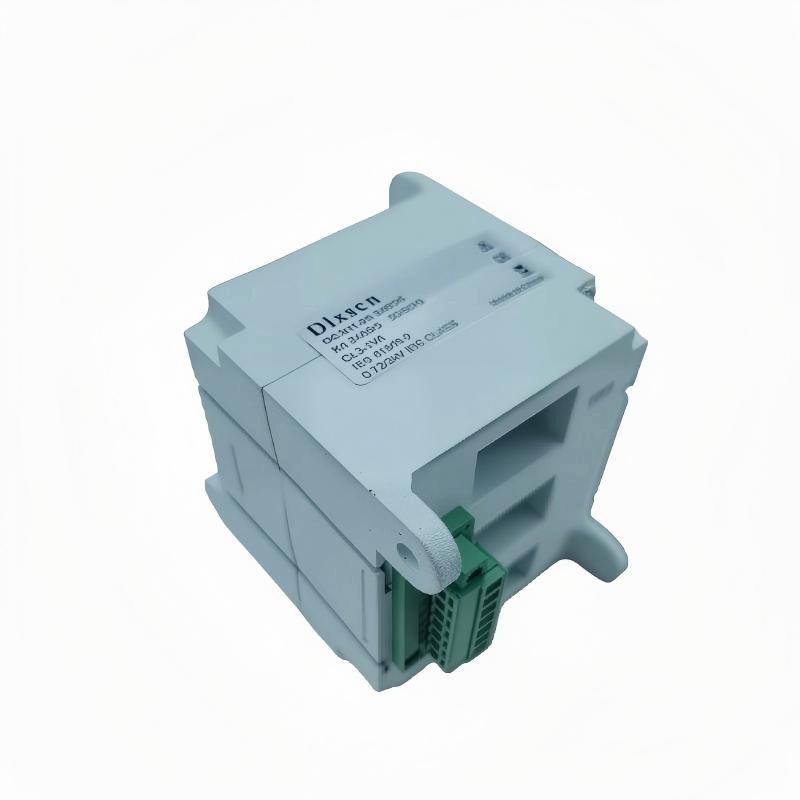

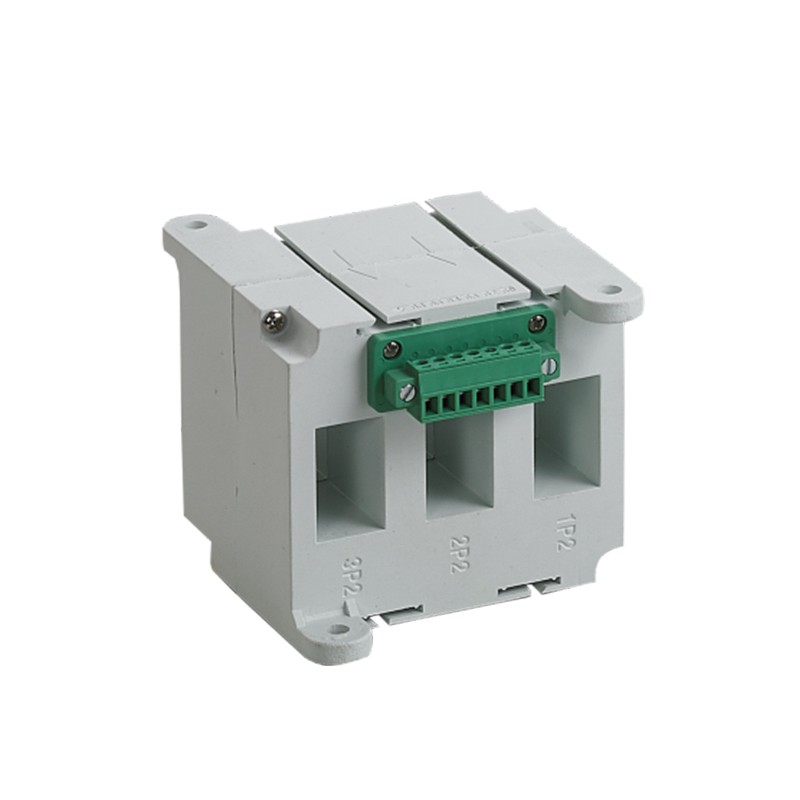

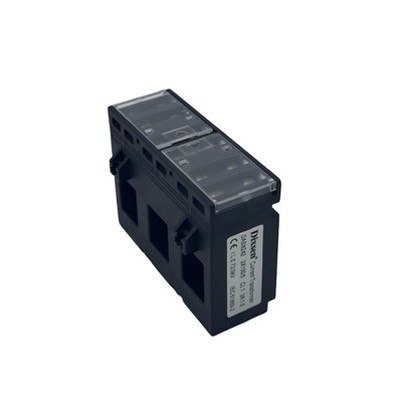

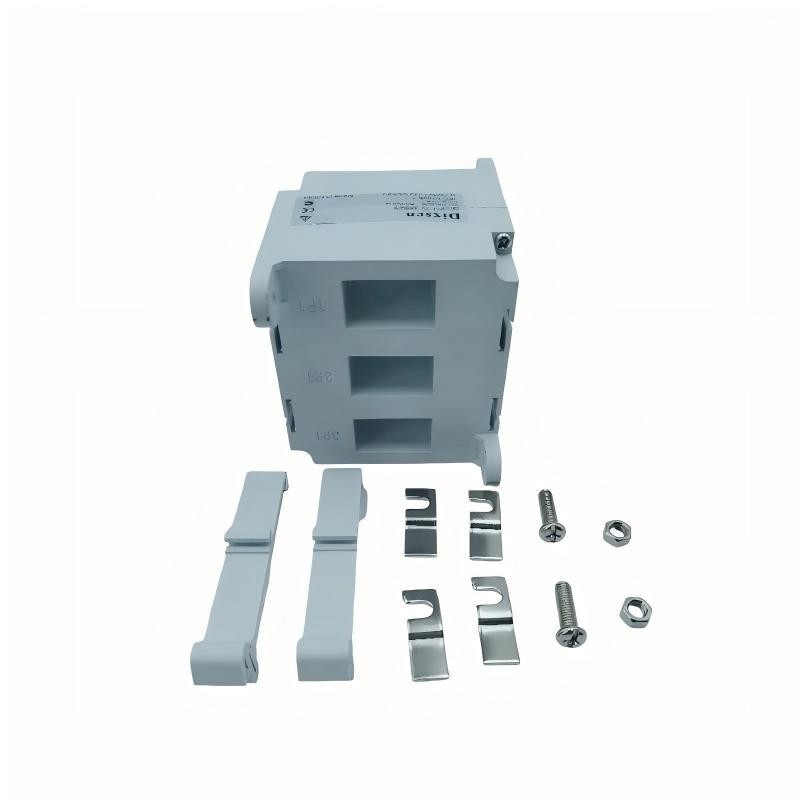

DIXSEN QC3N1{{2}25 एक उच्च प्रदर्शन वाला, पूरी तरह से एकीकृत तीन चरण ठोस {{5} कोर कम वोल्टेज तीन चरण सीटी है, जो कम वोल्टेज तीन चरण एसी सिस्टम में सटीक माप और विश्वसनीय सुरक्षा के लिए इंजीनियर किया गया है। इसका यूनीबॉडी डिज़ाइन एक एकल, मजबूत आवास के भीतर तीन स्वतंत्र माप चैनलों को शामिल करता है, जो आधुनिक विद्युत पैनलों के लिए एक कॉम्पैक्ट और सुव्यवस्थित समाधान प्रदान करता है।



कोर डिज़ाइन एवं निर्माण



ठोस {{0}कोर (टोरॉयडल) प्रौद्योगिकी: एक बंद लूप, लेमिनेटेड सिलिकॉन स्टील कोर की विशेषता, यह डिज़ाइन उच्च चुंबकीय दक्षता, बेहतर सटीकता और असाधारण दीर्घकालिक स्थिरता सुनिश्चित करता है। ठोस{{4}कोर निर्माण चुंबकीय रिसाव को कम करता है, उत्कृष्ट रैखिकता प्रदान करता है, और विभाजित{{6}कोर विकल्पों की तुलना में शॉर्ट-सर्किट धाराओं के लिए उच्च झेलने की क्षमता प्रदान करता है।



एक वास्तुकला में एकीकृत तीन {{0}: तीन सटीक रूप से मेल खाने वाली सीटी इकाइयां फ़ैक्टरी में {{2} संरेखित और एक साथ संपुटित होती हैं। यह सभी चरणों (एल1, एल2, एल3) में समान विद्युत विशेषताओं (अनुपात, चरण कोण, बोझ) की गारंटी देता है, जिससे बेमेल व्यक्तिगत सीटी का उपयोग करने से उत्पन्न होने वाली माप विसंगतियों को समाप्त किया जा सकता है।



कॉम्पैक्ट और टिकाऊ आवास: ज्वाला मंदक, उच्च शक्ति इंजीनियरिंग प्लास्टिक (उदाहरण के लिए, पीबीटी) से निर्मित, संलग्नक विश्वसनीय इन्सुलेशन (0.72 केवी तक के सिस्टम के लिए रेटेड), यांत्रिक सुरक्षा और नमी और धूल जैसे पर्यावरणीय कारकों के प्रति प्रतिरोध प्रदान करता है।



स्थापना एवं अनुप्रयोग लाभ



डीआईएन रेल माउंटिंग (टीएस35): वितरण बोर्ड, मोटर नियंत्रण केंद्र (एमसीसी), और पैनल बाड़ों के भीतर मानक डीआईएन रेल पर त्वरित, उपकरण रहित इंस्टॉलेशन के लिए डिज़ाइन किया गया है। यह स्थापना समय और लागत को काफी कम कर देता है।



एमसीसीबी से निकटता: इसकी पतली प्रोफ़ाइल मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी) के निकट सीधे माउंटिंग की अनुमति देती है, प्राथमिक केबल रन को कम करती है और पैनल लेआउट को अनुकूलित करती है। प्राथमिक कंडक्टर सीधे संबंधित एपर्चर से होकर गुजरता है।



सरलीकृत वायरिंग: एकीकृत इकाई को केवल एक माउंटिंग पॉइंट और सेकेंडरी टर्मिनलों के एक सेट की आवश्यकता होती है, जो तीन अलग-अलग सीटी वायरिंग की तुलना में वायरिंग जटिलता और संभावित कनेक्शन त्रुटियों को काफी कम करता है।



QC3N1-25 क्यों चुनें?

DIXSEN QC3N1-25 लो वोल्टेज तीन चरण CT सटीकता, विश्वसनीयता और स्थापना दक्षता के इष्टतम संतुलन का प्रतिनिधित्व करता है। तीन ठोस कोर सीटी को एक डीआईएन {5} रेल {{6} माउंटेबल यूनिट में एकीकृत करके, यह अलग-अलग घटकों से जुड़ी जगह, लागत और स्थिरता की चुनौतियों को समाप्त करता है, सीधे सर्किट सुरक्षा बिंदु पर तीन-चरण वर्तमान माप के लिए एक साफ, पेशेवर और उच्च प्रदर्शन समाधान प्रदान करता है।





पैरामीटर

नमूना	अनुपात	बोझ(वीए)
		वर्ग 1	कक्षा 3
QC3N1-25	60/5	-	1
QC3N1-25	80/5	-	1
QC3N1-25	100/5	1	-
QC3N1-25	125/5	1.5	-

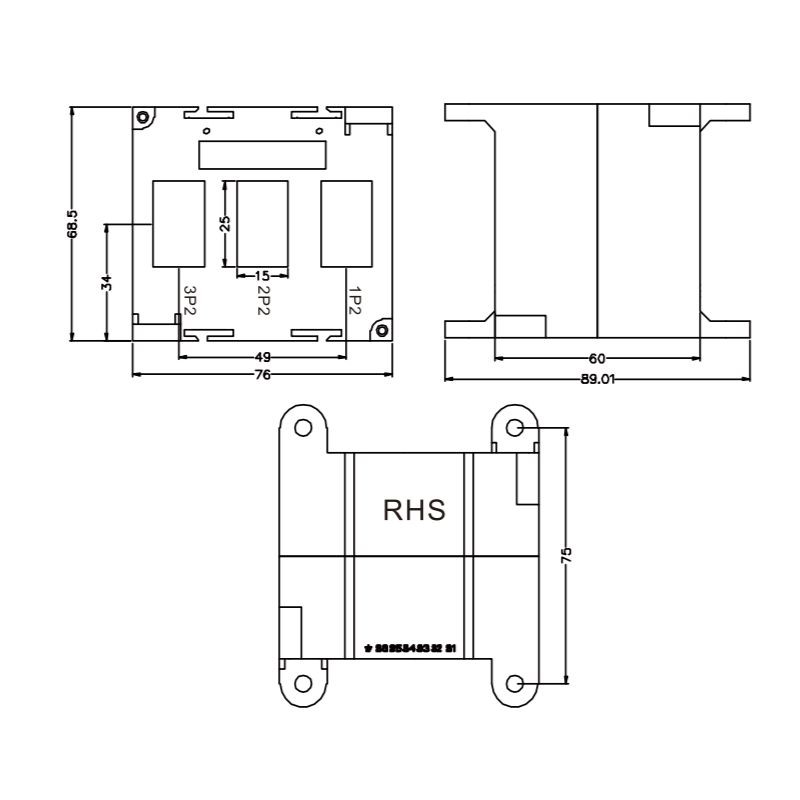

आयाम (मिमी)
