तीन चरण कम वोल्टेज सीटी

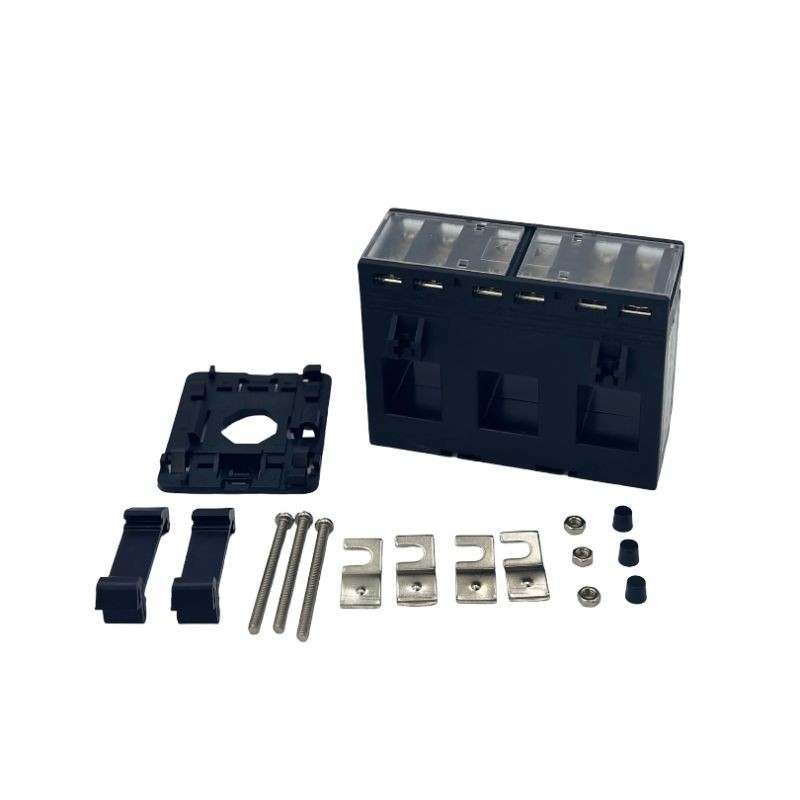

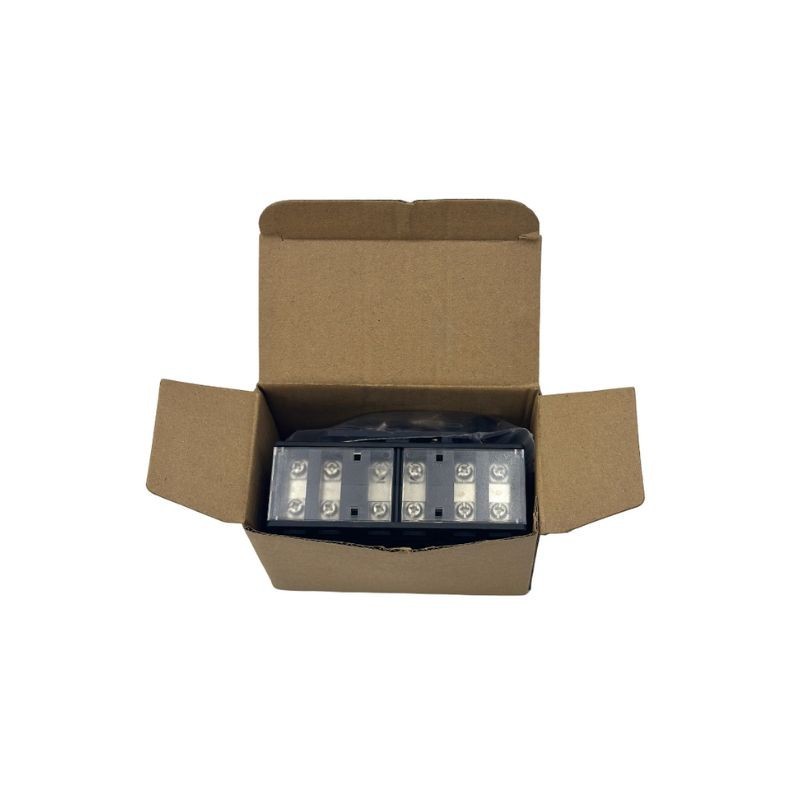

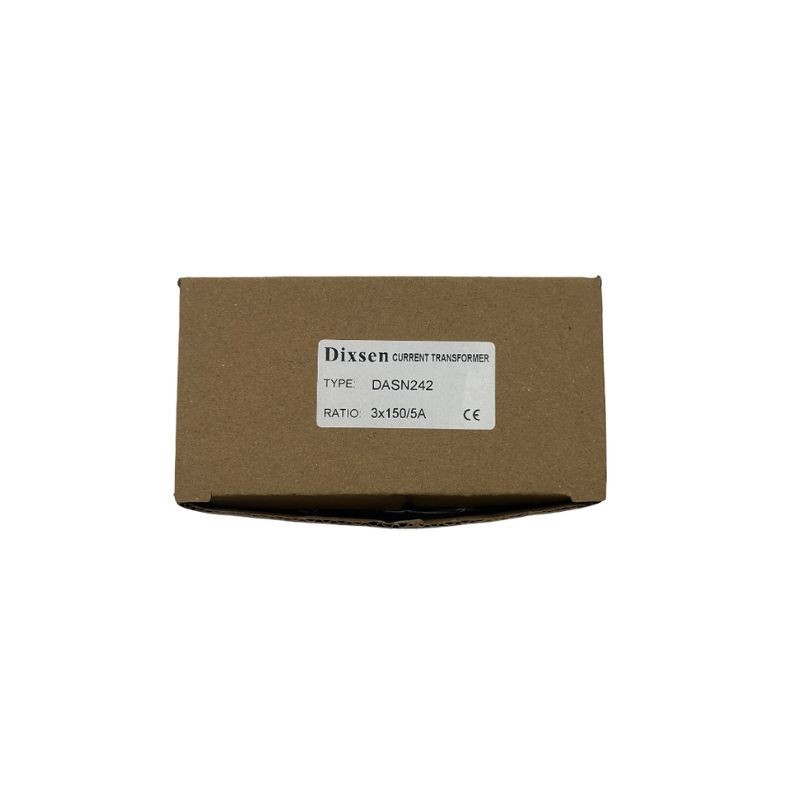

DASN242 सीरीज के तीन - फेज़ मोल्डेड केस करंट ट्रांसफार्मर तीन अलग-अलग कोर को एक कॉम्पैक्ट हाउसिंग में एकीकृत करते हैं। वे सीधे तीन चरण एमसीसीबी के बगल में स्थापित होते हैं, जिससे अलग-अलग इकाइयों की तुलना में स्थान और स्थापना समय की बचत होती है। सभी मानक 5ए मीटर और रिले के साथ संगत, वे 60ए से 250ए तक प्राथमिक वर्तमान रेटिंग में उपलब्ध हैं।
विवरण
तीन चरण कम वोल्टेज सीटी: पूर्ण स्पष्टीकरण
थ्री फेज़ लो वोल्टेज सीटी एक एकल, कॉम्पैक्ट उपकरण ट्रांसफार्मर है जिसे कम वोल्टेज एसी पावर सिस्टम के सभी तीन कंडक्टरों (चरणों) में बहने वाले विद्युत प्रवाह को सटीक रूप से मापने या मॉनिटर करने के लिए डिज़ाइन किया गया है, आमतौर पर 1000V एसी या नीचे (सामान्य मानक: 600V, 690V)। यह मीटर और सुरक्षात्मक उपकरणों द्वारा उपयोग के लिए उच्च प्राथमिक धाराओं को मानकीकृत, सुरक्षित, निम्न माध्यमिक धाराओं में बदल देता है।
1. कोर डिजाइन एवं निर्माण
यह एक आवास के भीतर तीन स्वतंत्र चुंबकीय कोर और माध्यमिक वाइंडिंग को एकीकृत करता है। सामान्य डिज़ाइनों में शामिल हैं:
मोल्डेड/एपोक्सी-कास्ट: सबसे प्रचलित प्रकार। घटक एपॉक्सी रेज़िन में निर्वात रूप से संपुटित होते हैं, जो बेहतर इन्सुलेशन, यांत्रिक शक्ति और नमी और दूषित पदार्थों से सुरक्षा प्रदान करते हैं। यह अक्सर इस शब्द से निहित होता है।
घाव/फेनोलिक: एक मजबूत प्लास्टिक (फेनोलिक) केस का उपयोग करता है। एपॉक्सी की तुलना में थोड़ा कम संरक्षित, लेकिन लागत प्रभावी है।
स्प्लिट{0}}कोर: इसमें एक टिका हुआ कोर होता है जिसे किसी मौजूदा कंडक्टर के चारों ओर बिना डिस्कनेक्ट किए लगाया जा सकता है, जो रेट्रोफिटिंग या अस्थायी निगरानी के लिए आदर्श है।
2. यह कैसे काम करता है
प्राथमिक पक्ष: तीन पावर सिस्टम चरण कंडक्टर (एल1, एल2, एल3) सीटी के संबंधित एपर्चर से गुजरते हैं। CT में स्वयं कोई आंतरिक प्राथमिक वाइंडिंग नहीं है; कंडक्टर प्राथमिक मोड़ (बार-प्रकार डिज़ाइन) के रूप में कार्य करता है।
द्वितीयक पक्ष: प्रत्येक चरण के लिए, एक आनुपातिक धारा (मानक 5A या 1A) पृथक माध्यमिक वाइंडिंग में प्रेरित होती है, जो प्राथमिक धारा तरंगरूप की सटीक नकल करती है।
आउटपुट: बाहरी उपकरणों से कनेक्शन के लिए तीन जोड़ी माध्यमिक टर्मिनल (प्रति चरण एक जोड़ी) प्रदान करता है।
3. प्राथमिक लाभ
- अंतरिक्ष दक्षता: एक कॉम्पैक्ट इकाई तीन अलग-अलग सीटी की जगह लेती है।
- इंस्टालेशन स्पीड: माउंटिंग और वायरिंग का समय काफी कम कर देता है।
- लागत-प्रभावी: तीन अलग-अलग इकाइयों की तुलना में कम कुल स्थापित लागत।
- संगति: एक ही विनिर्माण बैच से सभी तीन चरणों में समान प्रदर्शन विशेषताओं को सुनिश्चित करता है।
- बेहतर सुरक्षा: इनकैप्सुलेटेड डिज़ाइन जीवित भागों के साथ आकस्मिक संपर्क को रोकता है।
4. विशिष्ट अनुप्रयोग
- मुख्य एलवी वितरण बोर्ड/स्विचगियर
- किरायेदारों, विभागों या बड़े उपकरणों के लिए सबमीटरिंग
- विद्युत गुणवत्ता निगरानी और ऊर्जा प्रबंधन प्रणाली
- फीडर सुरक्षा (सुरक्षात्मक रिले के साथ)
- मोटर नियंत्रण केंद्र (एमसीसी)
सोलर पीवी कंबाइनर बॉक्स और इन्वर्टर आउटपुट
DASN242 सीरीज तीन-फेज मोल्डेड केस करंट ट्रांसफार्मर - विस्तारित तकनीकी विवरण
DASN242 श्रृंखला तीन चरण कम वोल्टेज सीटी को एक उच्च प्रदर्शन, एकीकृत तीन चरण वर्तमान ट्रांसफार्मर समाधान के रूप में इंजीनियर किया गया है, जो एक एकल, मजबूत मोल्डेड एपॉक्सी हाउसिंग के भीतर तीन स्वतंत्र रूप से कैलिब्रेटेड चुंबकीय कोर और माध्यमिक वाइंडिंग का संयोजन करता है। यह कॉम्पैक्ट और एकीकृत निर्माण कम वोल्टेज एसी सिस्टम में सभी तीन चरणों (एल 1, एल 2, एल 3) के लिए सटीक वर्तमान माप प्रदान करने के लिए डिज़ाइन किया गया है, जबकि पैनल लेआउट और इंस्टॉलेशन को काफी सरल बनाता है।
डिज़ाइन एवं निर्माण:
ट्रांसफार्मर एक ठोस कोर, वैक्यूम एनकैप्सुलेटेड एपॉक्सी मोल्डिंग प्रक्रिया का उपयोग करता है, जो विभिन्न ऑपरेटिंग वातावरणों में असाधारण ढांकता हुआ ताकत, यांत्रिक स्थिरता और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है। आवास IP20 या उच्चतर सुरक्षा प्रदान करता है, जो इसे धूल, नमी और रासायनिक जोखिम के प्रति प्रतिरोधी बनाता है। इसका फॉर्म फैक्टर विशेष रूप से तीन चरण मोल्डेड केस सर्किट ब्रेकर (एमसीसीबी) के नजदीक सीधे माउंटिंग के लिए अनुकूलित है, जिससे अतिरिक्त माउंटिंग हार्डवेयर या स्पेसिंग सहायक उपकरण की आवश्यकता समाप्त हो जाती है।
मुख्य विशिष्टताएँ सारांश:
- प्राथमिक वर्तमान सीमा: 60ए - 250ए (मानक अनुपात उपलब्ध)
- सेकेंडरी करंट: 5A (मानक)
- रेटेड वोल्टेज: 600V एसी तक
- सटीकता वर्ग: मीटरिंग (0.5, 1.0, 3.0)
- बोझ: 1.0 वीए से 3.75 वीए विकल्प
- आवृत्ति: 50/60 हर्ट्ज़
- माउंटिंग: एमसीसीबी के सीधे निकट, डीआईएन रेल वैकल्पिक
मूल्य प्रस्ताव:
DASN242 सीरीज पारंपरिक तीन यूनिट सीटी इंस्टॉलेशन के लिए स्थान की बचत, समय की बचत, समय की बचत, लागत प्रभावी विकल्प प्रदान करती है, जो आधुनिक विद्युत वितरण प्रणालियों के लिए एक कॉम्पैक्ट, रखरखाव मुफ्त पैकेज में विश्वसनीय प्रदर्शन प्रदान करती है।
पैरामीटर
|
नमूना |
अनुपात[ए] |
बोझ[वीए] |
||
|
कक्षा:0.5 |
वर्ग 1 |
कक्षा:3 |
||
|
DASN242 |
60/5 |
/ |
1 |
1 |
|
DASN242 |
100/5 |
/ |
1.5 |
1.5 |
|
DASN242 |
120/5 |
/ |
1.5 |
2.5 |
|
DASN242 |
125/5 |
/ |
2.5 |
2.5 |
|
DASN242 |
150/5 |
1.5 |
2.5 |
2.5 |
|
DASN242 |
160/5 |
2.5 |
2.5 |
2.5 |
|
DASN242 |
200/5 |
2.5 |
2.5 |
3.75 |
|
DASN242 |
250/5 |
2.5 |
2.5 |
3.75 |

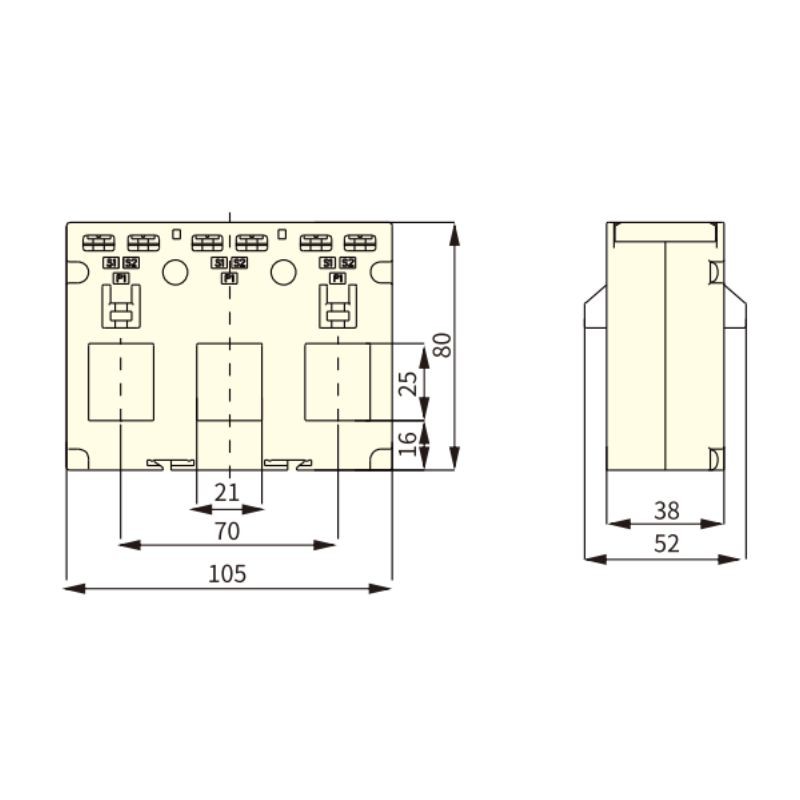

आयाम (मिमी)
