3 चरण सीटी

अपने पैनल निर्माण को सुव्यवस्थित करें। DIXSEN QC3N1-35 3 चरण CT आपके MCCB के बगल में मिनटों में स्थापित हो जाता है, जिससे तीन अलग-अलग CT की आवश्यकता समाप्त हो जाती है। यह कॉम्पैक्ट, ठोस कोर इकाई आपके मीटर के लिए विश्वसनीय 5A आउटपुट प्रदान करती है और मूल्यवान स्थान बचाती है।

जांच भेजें

विवरण

तीन -चरण वर्तमान ट्रांसफार्मर (3-चरण सीटी)

1. परिभाषा

तीन चरण वाला करंट ट्रांसफार्मर (3-चरण सीटी) एक विद्युत माप उपकरण है जिसे एसी पावर सिस्टम के सभी तीन चरणों (एल 1, एल 2, एल 3) में करंट की निगरानी या मापने के लिए डिज़ाइन किया गया है। यह मीटरिंग, सुरक्षा या निगरानी उपकरणों के सुरक्षित और सटीक कनेक्शन के लिए उच्च प्राथमिक धाराओं को आनुपातिक रूप से कम, मानकीकृत माध्यमिक धाराओं में बदल देता है।

2. सामान्य प्रकार

एकीकृत 3-इन-1 सीटी: तीन ट्रांसफार्मर कोर एक ही कॉम्पैक्ट बाड़े में रखे गए हैं
तीन व्यक्तिगत सीटी: प्रत्येक चरण में अलग-अलग एकल चरण सीटी लगाए जाते हैं, जिन्हें अक्सर तीन चरण सेवा के लिए समूहीकृत किया जाता है।
स्प्लिट -कोर 3-चरण सीटी: लाइव कंडक्टर (रेट्रोफिट एप्लिकेशन) को डिस्कनेक्ट किए बिना इंस्टॉलेशन की अनुमति देता है।
सॉलिड -कोर 3-फ़ेज़ सीटी: उच्च सटीकता और स्थिरता के लिए स्थायी रूप से स्थापित (नए इंस्टॉलेशन)।

3. यह कैसे काम करता है

तीन -चरण पावर कंडक्टर सीटी के संबंधित कोर से गुजरते हैं।

प्रत्येक प्राथमिक धारा से चुंबकीय क्षेत्र प्रत्येक वाइंडिंग में एक आनुपातिक, पृथक माध्यमिक धारा प्रेरित करता है (आमतौर पर 5A या 1A)।

ये द्वितीयक आउटपुट निम्न प्रकार के उपकरणों से जुड़े होते हैं:

ऊर्जा मीटर
सुरक्षात्मक रिले
बिजली गुणवत्ता विश्लेषक
स्काडा सिस्टम

4. प्रमुख अनुप्रयोग

ऊर्जा मीटरिंग: वाणिज्यिक/औद्योगिक भवनों में बिलिंग, उप-मीटरिंग और बिजली निगरानी के लिए।

सिस्टम सुरक्षा: फीडर या मोटर अधिभार संरक्षण, पृथ्वी दोष का पता लगाना।

पावर प्रबंधन: लोड प्रोफाइलिंग, मांग नियंत्रण और पावर फैक्टर सुधार।

नवीकरणीय ऊर्जा: सौर पीवी सिस्टम या पवन टरबाइन के उत्पादन की निगरानी।

5. मुख्य लाभ

सुरक्षा: माप सर्किट को उच्च वोल्टेज लाइनों से अलग करता है।
स्थान दक्षता: एकीकृत डिज़ाइन तीन अलग-अलग इकाइयों की तुलना में पैनल स्थान बचाते हैं।
इंस्टालेशन गति: तेज़ वायरिंग और माउंटिंग, विशेष रूप से DIN{0}}रेल प्रकारों के साथ।
लागत-प्रभावी: अक्सर तीन{{2}चरण प्रणालियों के लिए तीन एकल{1}}चरण सीटी की तुलना में अधिक किफायती।

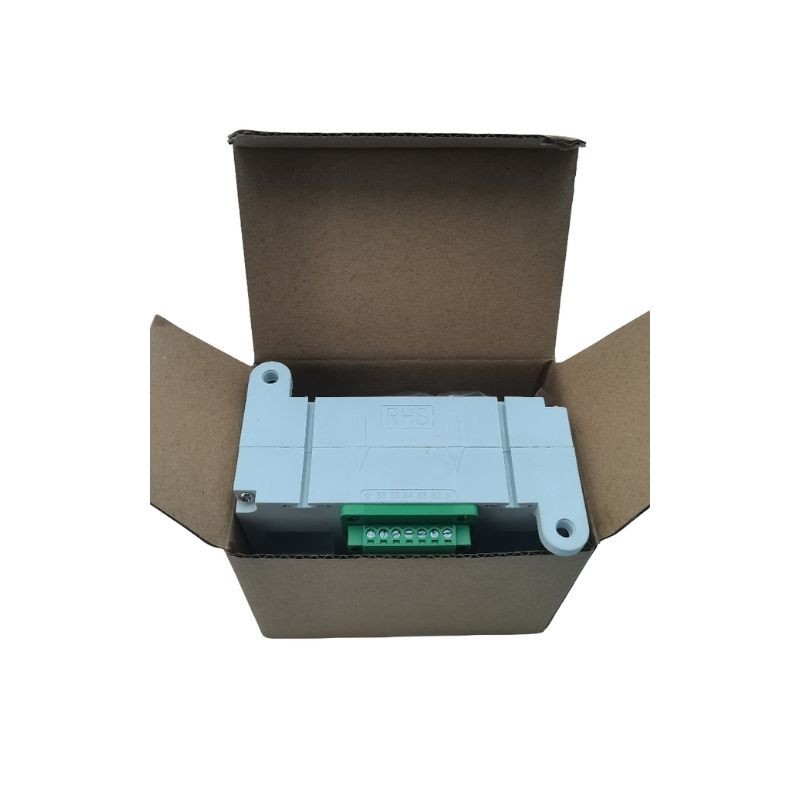

सर्वोत्तम स्थान बचाने वाले समाधान के साथ अपने पैनल निर्माण को सुव्यवस्थित करें

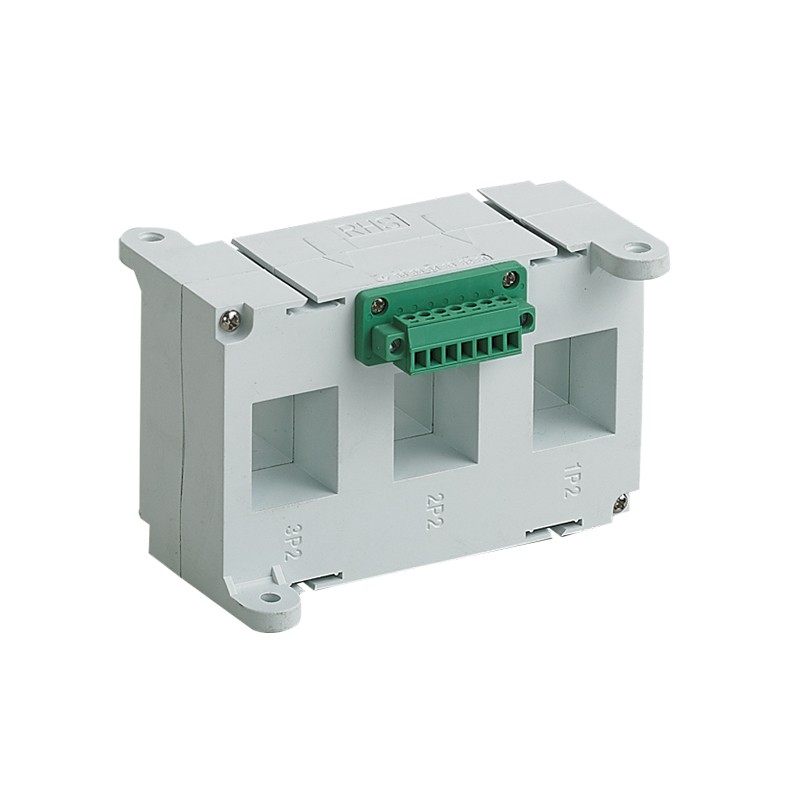

DIXSEN QC3N1-35 एकीकृत 3 चरण CT को दक्षता और विश्वसनीयता के लिए डिज़ाइन किया गया है, यह अभिनव उपकरण कम वोल्टेज वितरण प्रणालियों में तीन चरण वर्तमान माप में क्रांति ला देता है।

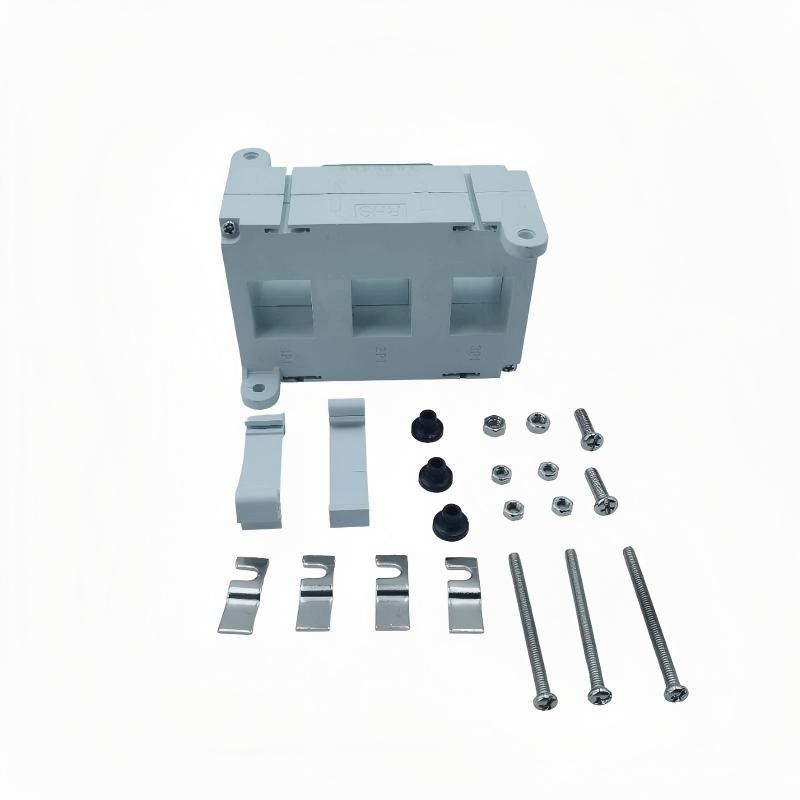

सहज स्थापना, अधिकतम दक्षता

तेजी से तैनाती के लिए इंजीनियर किया गया, QC3N1-35 मिनटों में सीधे मानक DIN रेल्स पर स्थापित हो जाता है, जो आपके मोल्डेड केस सर्किट ब्रेकर्स (MCCBs) के बिल्कुल करीब स्थित होता है। इसका एकीकृत डिज़ाइन तीन अलग-अलग सीटी से जुड़ी जटिल वायरिंग और संरेखण चुनौतियों को समाप्त करता है। बस अपने चरण कंडक्टरों को लेबल एपर्चर (एल 1, एल 2, एल 3) के माध्यम से रूट करें और एकीकृत माध्यमिक टर्मिनलों को कनेक्ट करें। यह प्लग एंड-प्ले दृष्टिकोण श्रम समय को 70% तक कम कर देता है और संभावित वायरिंग त्रुटियों को कम करता है, पैनल कमीशनिंग में तेजी लाता है और सभी इंस्टॉलेशन में स्थिरता सुनिश्चित करता है।

संक्षिप्त रूप में समझौताहीन प्रदर्शन

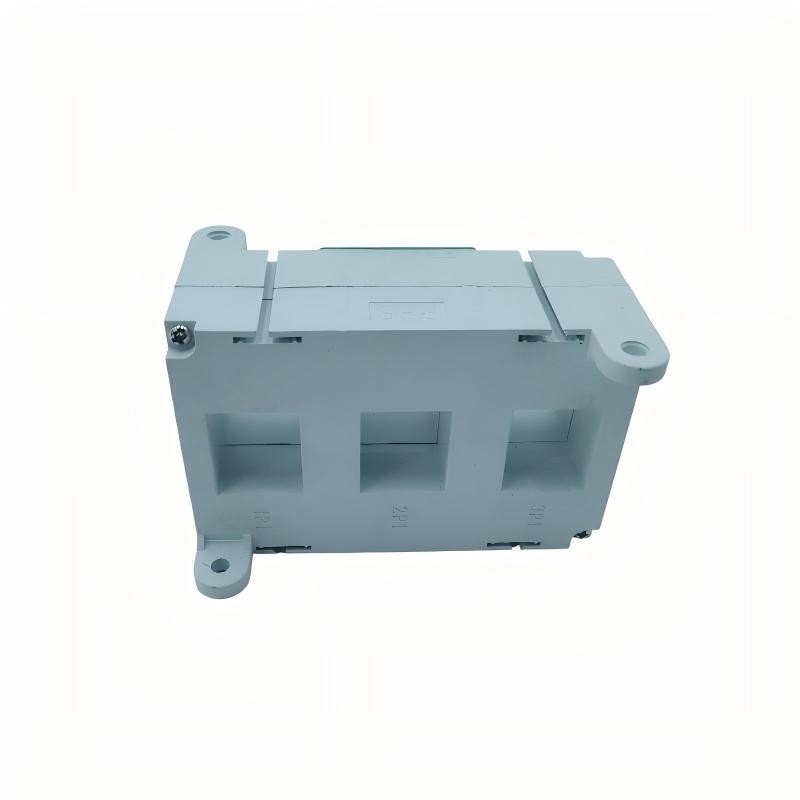

QC3N1-35 के केंद्र में एक सटीक ठोस कोर टोरॉयडल डिज़ाइन है, जो इसकी व्यापक प्राथमिक वर्तमान सीमा (60A से 150A) में असाधारण सटीकता (क्लास 1.0 मानक, क्लास 0.5 उपलब्ध) और दीर्घकालिक स्थिरता प्रदान करता है। अपने एकल, ऊबड़-खाबड़ आवास के भीतर ट्रिपल मिलान वाले कोर चरण-दर-चरण प्रदर्शन की गारंटी देते हैं, जिससे अलग-अलग इकाइयों के साथ होने वाले माप बहाव असंतुलन को समाप्त किया जा सकता है। 0.72kV सिस्टम के लिए रेटेड इसका ज्वाला-मंदक पीबीटी संलग्नक, मांग वाले वातावरण में भी भरोसेमंद संचालन सुनिश्चित करता है।

जगह-आधुनिक पैनलों के लिए अनुकूलित डिज़ाइन

आज के कॉम्पैक्ट पैनल परिदृश्य में, प्रत्येक मिलीमीटर मायने रखता है। QC3N1-35 का एकीकृत पदचिह्न समकक्ष तीन-सीटी असेंबलियों की तुलना में 60% कम जगह घेरता है, जो अतिरिक्त घटकों या भविष्य के विस्तार के लिए महत्वपूर्ण अचल संपत्ति को मुक्त करता है। यह समेकन न केवल पैनल लेआउट को सुव्यवस्थित करता है बल्कि थर्मल प्रबंधन को भी बढ़ाता है और स्वच्छ, व्यवस्थित वायरिंग के साथ समग्र सौंदर्यशास्त्र में सुधार करता है।

सार्वभौमिक अनुकूलता के लिए बहुमुखी 5ए आउटपुट

एक मानकीकृत 5A द्वितीयक आउटपुट प्रदान करते हुए, QC3N1-35 लगभग सभी औद्योगिक मीटरिंग उपकरणों, सुरक्षात्मक रिले, ऊर्जा मॉनिटर और भवन प्रबंधन प्रणालियों के साथ निर्बाध रूप से इंटरफेस करता है। चाहे उप-मीटरिंग अनुप्रयोगों, मोटर सुरक्षा सर्किट, या बिजली गुणवत्ता निगरानी के लिए तैनात किया गया हो, यह सटीक डेटा अधिग्रहण और विश्वसनीय सिस्टम सुरक्षा के लिए आवश्यक मजबूत, शोर-प्रतिरोधी सिग्नल प्रदान करता है।

मूल्य के लिए इंजीनियर किया गया

प्रारंभिक स्थान और श्रम बचत के अलावा, QC3N 1-35 3 चरण CT अपने टिकाऊ निर्माण और रखरखाव {{2} निःशुल्क संचालन के माध्यम से जीवनचक्र लागत को कम करता है। इसका एकीकृत डिज़ाइन इन्वेंट्री जटिलता को कम करता है, खरीद को सरल बनाता है, और भविष्य में प्रूफ़ समाधान प्रदान करता है जो उभरती हुई पैनल आवश्यकताओं के अनुकूल होता है।

अपने पैनल डिज़ाइन दर्शन को अपग्रेड करें - DIXSEN QC3N1-35 के बुद्धिमान एकीकरण के साथ भारी CT क्लस्टर को बदलें। आधुनिक विद्युत प्रणालियों की मांग के अनुसार अंतरिक्ष दक्षता, स्थापना सरलता और माप परिशुद्धता के सही तालमेल का अनुभव करें।

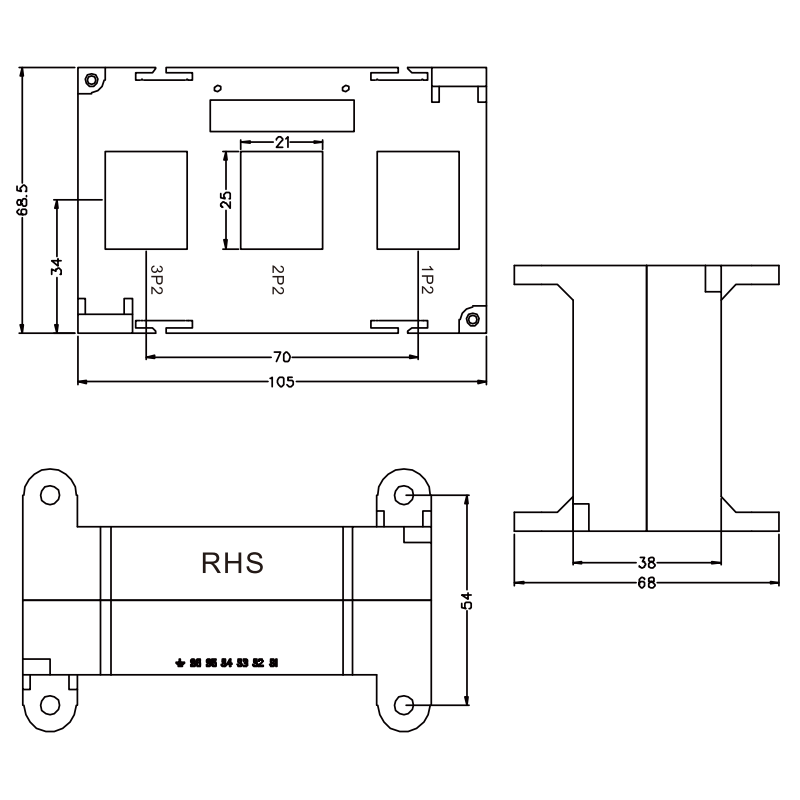

पैरामीटर

नमूना	अनुपात[ए]	बर्डेनवीए]
नमूना	अनुपात[ए]	कक्षा 0.5	वर्ग 1	कक्षा 3
QC3N1-35	100/5	-	1	-
QC3N1-35	125/5	-	1.5	-
QC3N1-35	160/5	1	1.5	2.5
QC3N1-35	200/5	1	1.5	2.5
QC3N1-35	250/5	1.5	1.5	2.5
