विभाजित कोर वर्तमान ट्रांसफार्मर

1। एक स्प्लिट कोर करंट ट्रांसफार्मर क्या है?
एक स्प्लिट कोर करंट ट्रांसफार्मर (सीटी) एक प्रकार का वर्तमान ट्रांसफार्मर है जो एक अलग कोर के साथ डिज़ाइन किया गया है, जिससे यह सर्किट को डिस्कनेक्ट किए बिना एक कंडक्टर के चारों ओर खोला और क्लैंप किया जा सकता है। पारंपरिक ठोस-कोर सीटीएस के विपरीत, जिसमें कंडक्टर को केंद्र के माध्यम से थ्रेडेड करने की आवश्यकता होती है, स्प्लिट-कोर सीटीएस वर्तमान माप के लिए एक सुविधाजनक, गैर-घुसपैठ विधि प्रदान करता है, जिससे वे रेट्रोफिट इंस्टॉलेशन और अस्थायी निगरानी के लिए आदर्श बन जाते हैं।

प्रमुख विशेषताऐं:
✔ टिका हुआ या दो-टुकड़ा डिजाइन-एक तार के चारों ओर खोला और बंद किया जा सकता है।
✔ कोई सर्किट विघटन - केबलों को काटने या डिस्कनेक्ट किए बिना स्थापित किया गया।
✔ रेट्रोफिट अनुप्रयोगों के लिए सुविधाजनक - मौजूदा विद्युत पैनलों में उपयोग किया जाता है।
✔ विभिन्न आकारों में उपलब्ध - विभिन्न कंडक्टर व्यास का समर्थन करता है।

2। एक स्प्लिट कोर सीटी कैसे काम करता है?
स्प्लिट-कोर सीटीएस मानक सीटीएस के रूप में एक ही इलेक्ट्रोमैग्नेटिक इंडक्शन सिद्धांत पर काम करता है, लेकिन एक यंत्रवत् विभित फेरोमैग्नेटिक कोर के साथ।

काम के सिद्धांत:
- प्राथमिक कंडक्टर (मापा वर्तमान को ले जाना) सीटी के केंद्र से होकर गुजरता है।
- उत्पन्न चुंबकीय क्षेत्र माध्यमिक घुमावदार (आमतौर पर 1 ए या 5 ए आउटपुट) में एक आनुपातिक धारा को प्रेरित करता है।
- स्प्लिट कोर एक सुरक्षित चुंबकीय पथ सुनिश्चित करता है जब बंद हो जाता है, सटीकता बनाए रखता है।

प्रमुख विनिर्देश:
- टर्न अनुपात (जैसे, 100: 5, 500: 5) - वर्तमान स्केलिंग निर्धारित करता है।
- सटीकता वर्ग (जैसे, कक्षा 1, कक्षा 0.5) - पैमाइश के लिए महत्वपूर्ण।
- बर्डन रेटिंग - अधिकतम लोड सीटी विकृति के बिना ड्राइव कर सकता है।

3. स्प्लिट कोर करंट ट्रांसफार्मर के एप्लिकेशन

✔ एनर्जी मॉनिटरिंग एंड सबमेटरिंग
✔ विद्युत रखरखाव और समस्या निवारण
✔ अक्षय ऊर्जा प्रणाली
✔ HVAC और मोटर नियंत्रण
✔ बिल्डिंग ऑटोमेशन और IoT

4। सीमाएँ और विचार
➤ ठोस-कोर सीटी की तुलना में थोड़ा कम सटीकता
बंद होने पर हवा के अंतराल के कारण, कुछ स्प्लिट-कोर सीटी में थोड़ी कम सटीकता हो सकती है (जैसे, क्लास 1 बनाम क्लास 0.5 ठोस-कोर के लिए)।
➤ उचित बंद करना महत्वपूर्ण है
यदि पूरी तरह से बंद नहीं है, तो चुंबकीय प्रवाह रिसाव माप त्रुटियों का कारण बन सकता है।
➤ उच्च आवृत्ति अनुप्रयोगों के लिए आदर्श नहीं है
कुछ मॉडल हार्मोनिक्स या तेजी से संक्रमण के साथ संघर्ष कर सकते हैं।

5। उपसंहार
स्प्लिट-कोर करंट ट्रांसफॉर्मर उन अनुप्रयोगों में वर्तमान माप के लिए एक लचीला, गैर-घुसपैठ समाधान प्रदान करते हैं जहां आसान स्थापना और रेट्रोफिटिंग आवश्यक हैं। जबकि उनके पास ठोस-कोर सीटी की तुलना में थोड़ी कम सटीकता हो सकती है, उनकी सुविधा उन्हें ऊर्जा निगरानी, ​​रखरखाव और IoT- आधारित पावर सिस्टम के लिए अपरिहार्य बनाती है।

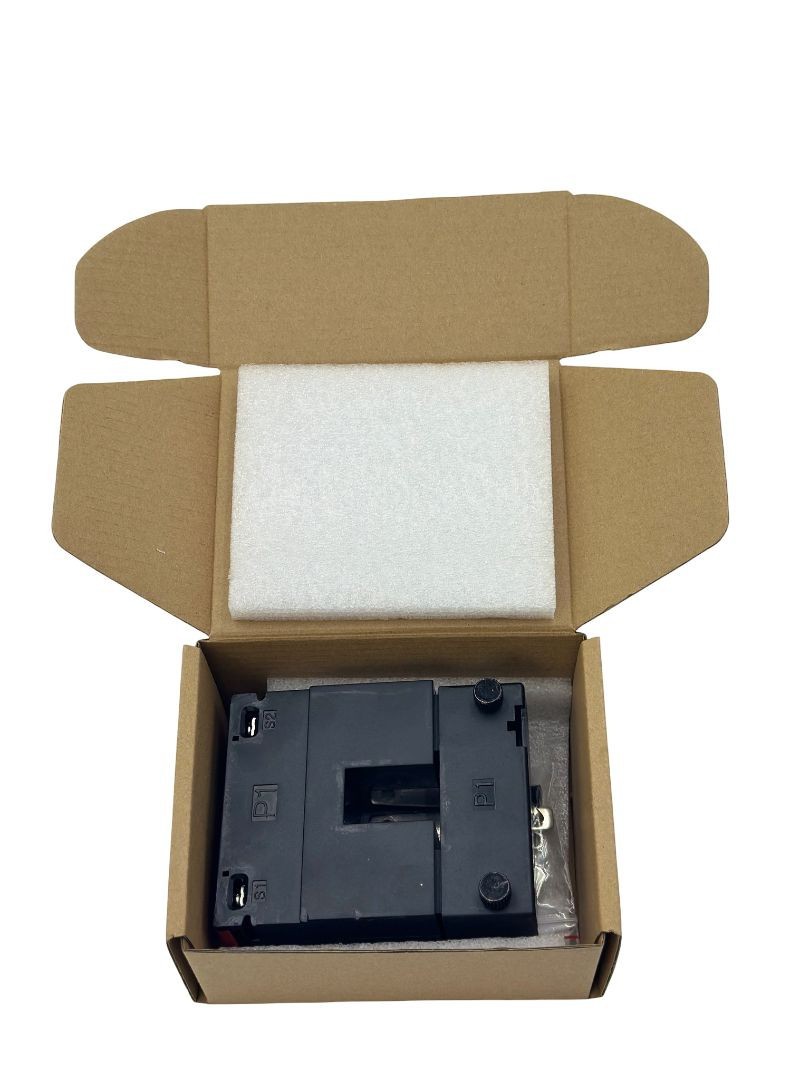

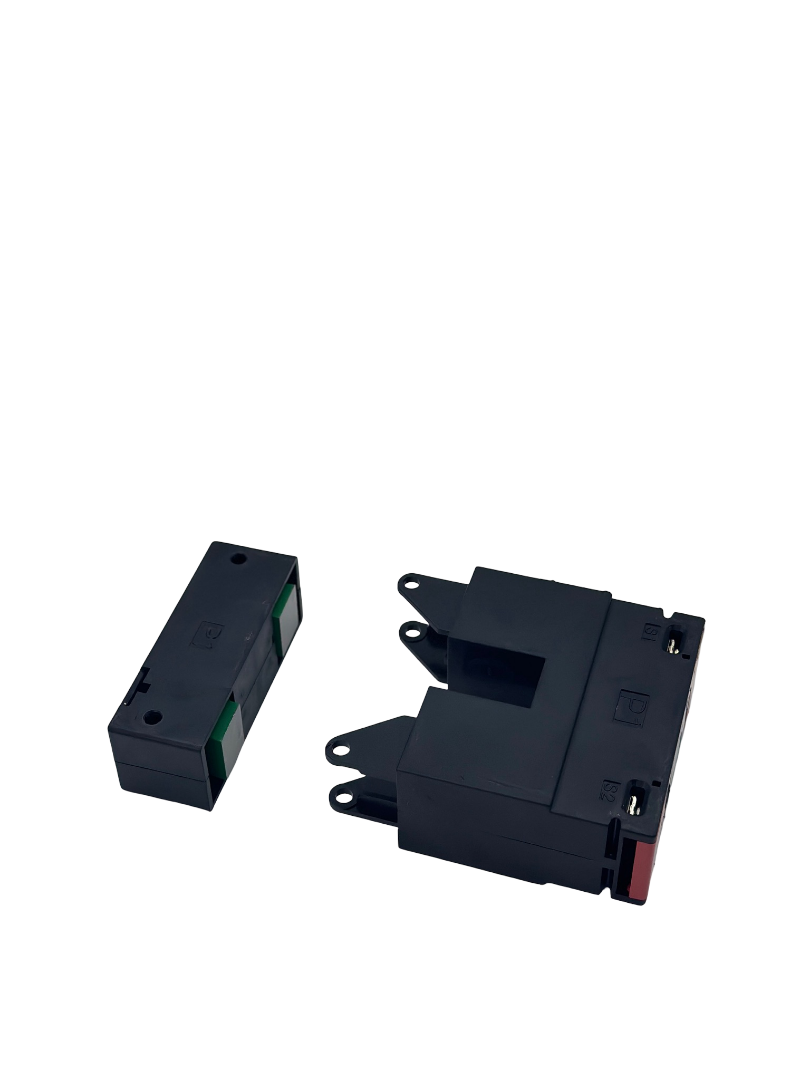

DBP-23 सीरीज़ स्प्लिट कोर करंट ट्रांसफॉर्मर उच्च प्रदर्शन वाले विद्युत घटक हैं जो सर्किट मॉनिटरिंग सिस्टम और पावर ग्रिड ट्रांसफॉर्मेशन एप्लिकेशन में सहज एकीकरण के लिए डिज़ाइन किए गए हैं। 100 ए से 400 ए की एक प्राथमिक वर्तमान सीमा के साथ, ये ट्रांसफॉर्मर त्वरित और उपकरण-मुक्त स्थापना सुनिश्चित करते हुए सटीक और विश्वसनीय वर्तमान माप प्रदान करते हैं, जो उन्हें रेट्रोफिटिंग, ऊर्जा निगरानी और बिजली वितरण प्रणालियों के लिए आदर्श बनाते हैं।

DP श्रृंखला के उन्नत संस्करण के रूप में, DBP-23 में एक अनुकूलित ओपन-कॉइल डिज़ाइन है, जो यांत्रिक स्थिरता और विद्युत प्रदर्शन दोनों में सुधार करता है। संलग्नक का निर्माण PA66 फ्लेम-रिटार्डेंट प्रबलित नायलॉन से किया गया है, जो एक उच्च-ग्रेड इंजीनियरिंग थर्माप्लास्टिक है जो अपने असाधारण थर्मल स्थिरता, यांत्रिक शक्ति और आत्म-खोज गुणों के लिए जाना जाता है। पारंपरिक मॉडल की तुलना में, यह उन्नत शेल सामग्री बचाव करता है:

• बेहतर तापमान प्रतिरोध (विरूपण के बिना ऊंचा परिचालन तापमान)
• संवर्धित लौ मंदता (विद्युत अनुप्रयोगों के लिए कड़े सुरक्षा मानकों को पूरा)
• बेहतर स्थायित्व (प्रभाव, संक्षारण और पर्यावरणीय तनावों के लिए प्रतिरोधी)

ये ट्रांसफार्मर विशेष रूप से औद्योगिक, वाणिज्यिक और उपयोगिता अनुप्रयोगों के लिए अनुकूल हैं जहां सुरक्षा, दक्षता और स्थापना में आसानी महत्वपूर्ण हैं। उनका स्प्लिट-कोर डिज़ाइन लाइव कंडक्टरों के आसपास गैर-घुसपैठ बढ़ते के लिए अनुमति देता है, स्थापना या रखरखाव के दौरान सिस्टम शटडाउन की आवश्यकता को समाप्त करता है।

✔ वाइड करंट रेंज (100A -400A) बहुमुखी अनुप्रयोगों के लिए
कम डाउनटाइम के लिए ✔ टूल-फ्री इंस्टॉलेशन
अधिक सुरक्षा के लिए ✔ PA66 लौ-मंदक आवास
✔ मानक डीपी श्रृंखला की तुलना में उच्च थर्मल और यांत्रिक प्रदर्शन
✔ ऊर्जा निगरानी और सुरक्षा प्रणालियों में विश्वसनीय सटीकता

चाहे स्मार्ट मीटरिंग, पावर क्वालिटी एनालिसिस, या लोड मॉनिटरिंग में उपयोग किया जाता है, डीबीपी -23 सीरीज़ दीर्घकालिक विश्वसनीयता, सुरक्षा नियमों के अनुपालन और विद्युत वातावरण की मांग में इष्टतम प्रदर्शन सुनिश्चित करती है।

आयाम (मिमी)
