CL0.5 रिंग प्रकार CT

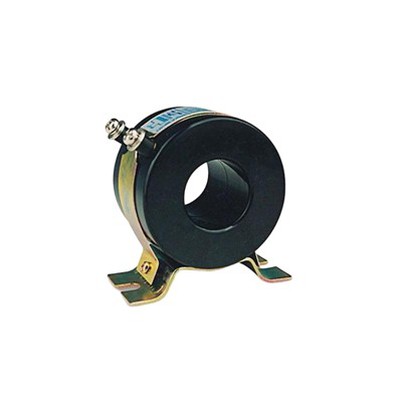

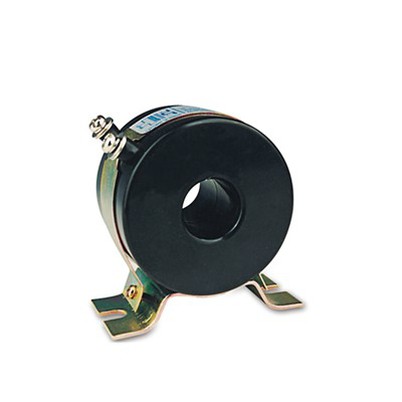

RCT-60 CL0.5 रिंग प्रकार CTs को 0.66kV AC विद्युत प्रणालियों में इनडोर उपयोग के लिए डिज़ाइन किया गया है, जो 50Hz और 60Hz दोनों पावर आवृत्तियों के साथ संगत है। वर्तमान निगरानी और रिले सुरक्षा अनुप्रयोगों के लिए उपयुक्त, ये ट्रांसफार्मर इंसुलेटेड मोल्डेड केस में रखे जाते हैं जो कॉम्पैक्ट, हल्के फॉर्म फैक्टर को बनाए रखते हुए स्थायित्व सुनिश्चित करते हैं। उन्हें एक समर्पित माउंटिंग ब्रैकेट के माध्यम से पैनलों पर आसानी से और सुरक्षित रूप से स्थापित किया जा सकता है।

जांच भेजें

विवरण

CL0.5 रिंग प्रकार CT तकनीकी अवलोकन

रिंग-टाइप सीटी क्या है?

एक रिंग - टाइप CT (जिसे आमतौर पर "विंडो {{1 }} टाइप" या "डोनट {{2 }} टाइप" CT के रूप में भी जाना जाता है) एक वर्तमान ट्रांसफार्मर है जिसमें एक खोखले केंद्र के साथ एक गोलाकार कोर होता है, जो रिंग या डोनट जैसा दिखता है। सबसे विशिष्ट विशेषता यह है कि इसमें बिल्ट-इन प्राइमरी वाइंडिंग नहीं है।

इसके बजाय, प्राथमिक कंडक्टर (केबल या बसबार जिसका करंट आप मापना चाहते हैं) को बस खिड़की (केंद्र में छेद) से गुजारा जाता है। यह एकल कंडक्टर प्राथमिक वाइंडिंग (एकल मोड़) के रूप में कार्य करता है।

प्रमुख विशेषताएँ एवं निर्माण

कोर: एक टोरॉयडल (अंगूठी के आकार का) कोर, जो उच्च पारगम्यता सामग्री जैसे ग्रेन {{2} उन्मुख सिलिकॉन स्टील या, उच्च सटीकता के लिए, नैनोक्रिस्टलाइन सामग्री से बना होता है। कोर को महीन तार के कई घुमावों के साथ समान रूप से लपेटा जाता है, जो द्वितीयक वाइंडिंग बनाता है।

खिड़की: केंद्रीय उद्घाटन. इसका आकार एक महत्वपूर्ण विनिर्देश है, जो कंडक्टर या बसबार के अधिकतम आकार को निर्धारित करता है जो इसके माध्यम से गुजर सकता है।

कोई प्राथमिक वाइंडिंग नहीं: यह परिभाषित करने वाली विशेषता है। प्राथमिक उपयोगकर्ता द्वारा स्थापित कंडक्टर है।

माउंटिंग: इन्हें पैनल या स्विचगियर पर जगह पर फिक्स करने के लिए डिज़ाइन किया गया है, और फिर प्राथमिक कंडक्टर को उनके माध्यम से रूट किया जाता है। उनमें अक्सर बढ़ते छेद या ब्रैकेट होते हैं।

सामान्य अनुप्रयोग

रिंग - प्रकार के सीटी विद्युत प्रणालियों में सर्वव्यापी हैं:

✔ ऊर्जा मीटरिंग: सबसे आम अनुप्रयोग, उपयोगिता कंपनियों द्वारा और वाणिज्यिक भवनों में उप-मीटरिंग के लिए उपयोग किया जाता है।

✔ रिले सुरक्षा: स्विचगियर और सबस्टेशनों में सुरक्षात्मक रिले को वर्तमान सिग्नल खिलाना।

✔ वर्तमान निगरानी: नियंत्रण पैनलों और स्वचालन प्रणालियों में एमीटर पर करंट प्रदर्शित करने या पीएलसी/एससीएडीए सिस्टम को डेटा भेजने के लिए।

✔पावर गुणवत्ता विश्लेषण: सिस्टम के समस्या निवारण के लिए पोर्टेबल विश्लेषक के साथ उपयोग किया जाता है।

✔ग्राउंड फॉल्ट डिटेक्शन: असंतुलन करंट को समझने के लिए सभी चरण कंडक्टरों के चारों ओर एक एकल सीटी का उपयोग करना।

लाभ:

लागत-प्रभावी: निर्माण में सस्ता क्योंकि वे भारी, महंगी प्राथमिक वाइंडिंग और इन्सुलेशन को खत्म कर देते हैं।
कॉम्पैक्ट आकार: उनका सरल डिज़ाइन उन्हें अपेक्षाकृत छोटा और हल्का बनाता है।
आसान स्थापना: प्राथमिक कंडक्टर को डिस्कनेक्ट किए बिना स्थापित या रेट्रोफिट किया जा सकता है। कनेक्शन "टूटा हुआ" है (उदाहरण के लिए, एक विभाजित कोर के साथ) या कंडक्टर को अभी-अभी आपूर्ति की गई है।
कोई प्राथमिक संतृप्ति नहीं: चूंकि प्राथमिक सिर्फ एक सीधा कंडक्टर है, इसलिए इसे अतिभारित या संतृप्त नहीं किया जा सकता है। यदि सीटी की रेटिंग के लिए करंट बहुत अधिक है तो कोर अभी भी संतृप्त हो सकता है।
अच्छी सटीकता: टोरॉयडल कोर आकार कम अनिच्छा और कम प्रवाह रिसाव के साथ एक बंद चुंबकीय पथ प्रदान करता है, जिससे अच्छी सटीकता प्राप्त होती है।

इनडोर लो-वोल्टेज अनुप्रयोगों के लिए आरसीटी-60 सीएल0.5 रिंग प्रकार सीटी

आरसीटी - 60 एक उच्च {{2} }प्रदर्शन रिंग प्रकार की वर्तमान ट्रांसफार्मर श्रृंखला का प्रतिनिधित्व करता है, जिसे कम {6} वोल्टेज एसी सिस्टम के भीतर इनडोर इंस्टॉलेशन के लिए इंजीनियर किया गया है, जो 0.66 केवी तक के रेटेड परिचालन वोल्टेज का समर्थन करता है। दोहरी-आवृत्ति संगतता (50 हर्ट्ज और 60 हर्ट्ज) के साथ, यह मॉडल विभिन्न वैश्विक बिजली नेटवर्क मानकों में बहुमुखी अनुप्रयोग प्रदान करता है।

सटीक वर्तमान माप और विश्वसनीय रिले आधारित सुरक्षा कार्यों दोनों के लिए आदर्श, आरसीटी - 60 सीएल0.5 रिंग प्रकार सीटी आमतौर पर स्विचगियर, वितरण कैबिनेट, ऊर्जा प्रबंधन प्रणाली और औद्योगिक नियंत्रण पैनल में तैनात किया जाता है। उच्च-इन्सुलेशन मोल्डेड थर्मोप्लास्टिक का उपयोग करके इसका एनकैप्सुलेटेड डिज़ाइन बेहतर ढांकता हुआ प्रदर्शन, यांत्रिक मजबूती और नमी, धूल और संक्षारक वातावरण के प्रतिरोध को सुनिश्चित करता है।

कॉम्पैक्ट और हल्का निर्माण पैनलों पर संरचनात्मक भार को कम करते हुए सीमित वातावरण में एकीकरण को सरल बनाता है। एक एकीकृत माउंटिंग ब्रैकेट की विशेषता के साथ, ट्रांसफार्मर त्वरित, सुरक्षित और कंपन प्रतिरोधी लगाव की अनुमति देता है, जिससे दीर्घकालिक परिचालन स्थिरता और सुरक्षा सुनिश्चित होती है।

सटीकता वर्ग CL0.5 को पूरा करने के लिए डिज़ाइन किया गया, यह मॉडल वर्तमान परिवर्तन में न्यूनतम त्रुटि की गारंटी देता है, जो इसे बिलिंग -ग्रेड मीटरिंग और संवेदनशील सुरक्षा सर्किट के लिए उपयुक्त बनाता है। इसकी उच्च विश्वसनीयता, आसान स्थापना और व्यापक अनुकूलता का संयोजन RCT-60 CL0.5 को आधुनिक विद्युत बुनियादी ढांचे के लिए एक इष्टतम समाधान बनाता है।

पैरामीटर

नमूना	अनुपात (A)	बोझ(वीए)
		कक्षा:0.5	सी.एल.एss:1.0
आरसीटी-60	300/5	2.5	5
आरसीटी-60	400/5	5	5
आरसीटी-60	500/5	5	7.5
आरसीटी-60	600/5	5	7.5
आरसीटी-60	800/5	5	7.5
आरसीटी-60	1000/5	10	15
आरसीटी-60	1200/5	10	15
