कक्षा 1 वर्तमान ट्रांसफार्मर



1 परिचय
वर्तमान ट्रांसफार्मर (CTS) पावर सिस्टम में अपरिहार्य हैं, पैमाइश, सुरक्षा और निगरानी के लिए सुरक्षित और सटीक वर्तमान माप प्रदान करते हैं। सिस्टम विश्वसनीयता, सुरक्षा और उद्योग मानकों के अनुपालन को सुनिश्चित करने के लिए उचित चयन और कार्यान्वयन महत्वपूर्ण हैं। यह गाइड विभिन्न पावर सिस्टम अनुप्रयोगों में CTS को चुनने और तैनात करने के लिए महत्वपूर्ण विचार शामिल करता है।



2। वर्तमान ट्रांसफार्मर के लिए चयन मानदंड
2.1 आवेदन आवश्यकताएँ
सीटी की पसंद इसके इच्छित उपयोग पर निर्भर करती है:



आवेदन	प्रमुख आवश्यकताएँ	अनुशंसित सीटी वर्ग
ऊर्जा मीटरिंग	उच्च सटीकता, न्यूनतम चरण त्रुटि	0.2, 0.5, 0.5S
सुरक्षा	उच्च अतिवृद्धि क्षमता, संतृप्ति विरोधी	5 पी, 10 पी, टीपीएक्स, टीपीवाई
बिजली की गुणवत्ता	व्यापक आवृत्ति प्रतिक्रिया, कम विरूपण	रोजोव्स्की, हाई-बैंडविड्थ
क्षणिक निगरानी	तेजी से प्रतिक्रिया, कोई रिमेनेंस प्रभाव नहीं	टीपीजेड, ऑप्टिकल सीटीएस



2.2 चयन के लिए प्रमुख पैरामीटर
A. प्राथमिक और माध्यमिक वर्तमान रेटेड
प्राथमिक वर्तमान: सामान्य ऑपरेटिंग रेंज और गलती की स्थिति को कवर करना चाहिए।
द्वितीयक वर्तमान: आमतौर पर 1 ए (एचवी सिस्टम) या 5 ए (एलवी/एमवी सिस्टम)।

बी। सटीकता वर्ग
पैमाइश सीटीएस (कक्षा 0.1, 0.2, 0.5): सटीक ऊर्जा माप के लिए।
संरक्षण सीटीएस (कक्षा 5 पी, 10 पी): उच्च त्रुटियों को सहन करें लेकिन गलती धाराओं को संभालें।

सी। बोझ (लोड प्रतिबाधा)
कनेक्टेड डिवाइस (रिले, मीटर) से मेल खाना चाहिए।
रेटेड बोझ से अधिक माप त्रुटियों का कारण बनता है।

डी। घुटने-बिंदु वोल्टेज (वी)
दोषों के दौरान संतृप्ति से बचने के लिए सुरक्षा सीटीएस के लिए महत्वपूर्ण।

ई। अल्पकालिक वर्तमान रेटिंग
दोषों के दौरान थर्मल और यांत्रिक तनावों का सामना करना चाहिए।



3। कार्यान्वयन दिशानिर्देश
3.1 स्थापना सर्वोत्तम अभ्यास

• बढ़ते: उचित यांत्रिक समर्थन (बसबार, केबल, या खिड़की-प्रकार बढ़ते) सुनिश्चित करें।
• ओरिएंटेशन: मजबूत बाहरी चुंबकीय क्षेत्रों (जैसे, बसबार या रिएक्टरों के पास) से बचें।
• ग्राउंडिंग: फ्लोटिंग वोल्टेज को रोकने के लिए माध्यमिक पक्ष को जमीन पर रखा जाना चाहिए।



3.2 वायरिंग और कनेक्शन

• ध्रुवीयता मामले: गलत ध्रुवीयता अंतर सुरक्षा और पैमाइश को प्रभावित करती है।
• खुले सर्किट से बचें: हमेशा छोटे अप्रयुक्त माध्यमिक टर्मिनलों।
• परिरक्षित केबल: शोर को कम करने के लिए लंबे समय तक चलने की सिफारिश की।



4। मानकों का अनुपालन
IEC 61869: कवर इंस्ट्रूमेंट ट्रांसफॉर्मर (IEC 60044 की जगह)।
IEEE C57.13: उत्तरी अमेरिका में CTS के लिए मानक।
ANSI/IEEE: सटीकता कक्षाओं को परिभाषित करता है (जैसे, C100, रिले के लिए C200)।



5। उपसंहार
सीटीएस का चयन और कार्यान्वयन के लिए आवेदन की जरूरतों, सटीकता, बोझ और गलती प्रदर्शन पर सावधानीपूर्वक विचार करने की आवश्यकता है। मानकों का उचित स्थापना और पालन सुरक्षा, पैमाइश और निगरानी प्रणालियों में विश्वसनीय संचालन सुनिश्चित करता है।





MSQ-30T सीरीज़ क्लास 1 वर्तमान ट्रांसफार्मर सटीक वर्तमान निगरानी तकनीक की अगली पीढ़ी का प्रतिनिधित्व करता है, जो उपयोगिता, वाणिज्यिक और औद्योगिक बिजली प्रणालियों की सटीक मांगों को पूरा करने के लिए इंजीनियर है। इसकी 50A-300A प्राथमिक वर्तमान सीमा और चयन करने योग्य 1A/5A माध्यमिक आउटपुट के साथ, यह उच्च-प्रदर्शन CT ऊर्जा मीटरिंग और सुरक्षात्मक रिलेिंग अनुप्रयोगों दोनों के लिए असाधारण सटीकता और विश्वसनीयता प्रदान करता है।





• उपयोगिता-ग्रेड सटीकता: बिलिंग-क्रिटिकल एप्लिकेशन के लिए कक्षा 1 सटीक आवश्यकताओं (प्रति IEC 61869-2) को पूरा करता है
• वाइड करंट रेंज: पूर्ण रेंज में रैखिक प्रदर्शन के साथ 50 ए से 300 ए प्राथमिक धाराओं को समायोजित करता है
• दोहरी आउटपुट कॉन्फ़िगरेशन: सभी प्रमुख पैमाइश और सुरक्षा उपकरणों के साथ संगतता के लिए मानक 1 ए या 5 ए माध्यमिक आउटपुट
• अनुकूलित कोर डिजाइन: उन्नत चुंबकीय कोर तकनीक न्यूनतम चरण कोण त्रुटि और असाधारण रैखिकता सुनिश्चित करती है
• मजबूत निर्माण: कठोर पर्यावरण संचालन के लिए IP54 संरक्षण के साथ मौसम-प्रतिरोधी समग्र आवास





✓ उपयोगिता पैमाइश: वितरण नेटवर्क के लिए राजस्व-ग्रेड बिजली माप
On औद्योगिक निगरानी: मोटर लोड विश्लेषण, ट्रांसफार्मर संरक्षण और प्रक्रिया नियंत्रण
You वाणिज्यिक ऊर्जा प्रबंधन: निर्माण स्वचालन प्रणाली और बिजली की गुणवत्ता की निगरानी
You नवीकरणीय ऊर्जा: सौर खेत और पवन टरबाइन जनरेटर निगरानी
And सुरक्षात्मक रिले: सर्किट ब्रेकर समन्वय के लिए गलती वर्तमान का पता लगाना





- पैनल माउंट डिजाइन: अंतरिक्ष-विवश प्रतिष्ठानों के लिए कॉम्पैक्ट फॉर्म कारक

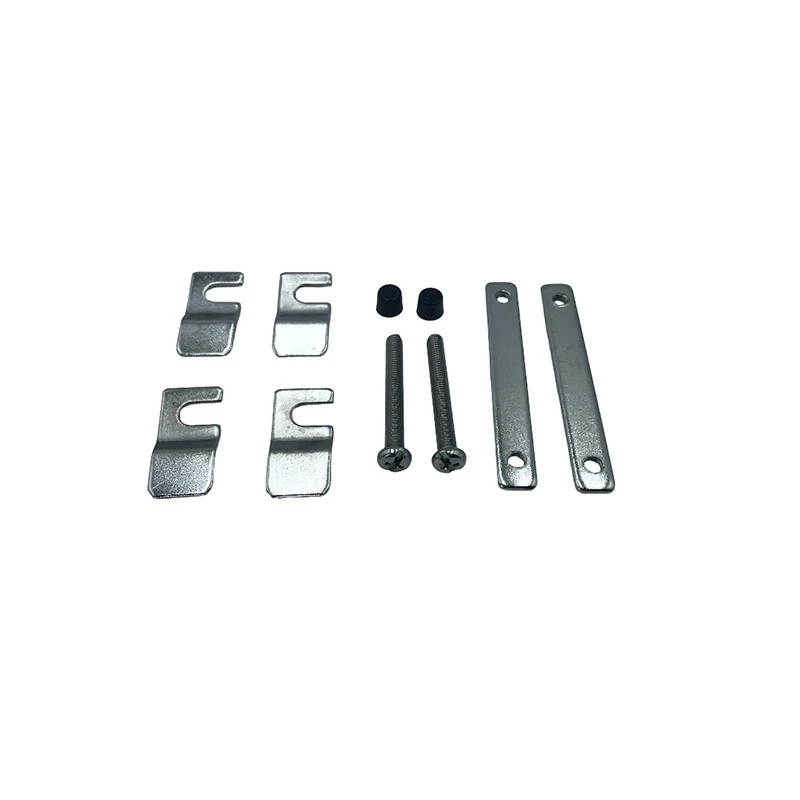

- कई बढ़ते विकल्प: डीआईएन रेल, बसबार, या होल माउंटिंग कॉन्फ़िगरेशन के माध्यम से
- टर्मिनल विकल्प: मानक स्क्रू टर्मिनल या वैकल्पिक प्लग करने योग्य कनेक्टर





• सिद्ध विश्वसनीयता: दुनिया भर में क्षेत्र अनुप्रयोगों में तैनात 500,000 से अधिक इकाइयाँ
• सरलीकृत अनुपालन: IEC और क्षेत्रीय प्रमाणन आवश्यकताओं को पूरा करता है
• भविष्य के लिए तैयार डिजाइन: पारंपरिक और स्मार्ट ग्रिड सिस्टम दोनों के साथ संगत
• लागत-प्रभावी: दीर्घकालिक स्थिरता और सटीकता के माध्यम से स्वामित्व की कुल लागत को कम करना





नमूना	अनुपात (ए)	बोझ (वीए)
		कक्षा: 0.5	कक्षा:1.0
MSQ-30T	50/5	0.5	1
MSQ-30T	60/5	2.5	2.5
MSQ-30T	75/5	2.5	2.5
MSQ-30T	80/5	2.5	2.5
MSQ-30T	100/5	3.75	5
MSQ-30T	125/5	3.75	5
MSQ-30T	150/5	5	5
MSQ-30T	160/5	5	5
MSQ-30T	200/5	5	10
MSQ-30T	250/5	7.5	10
MSQ-30T	300/5	7.5	10

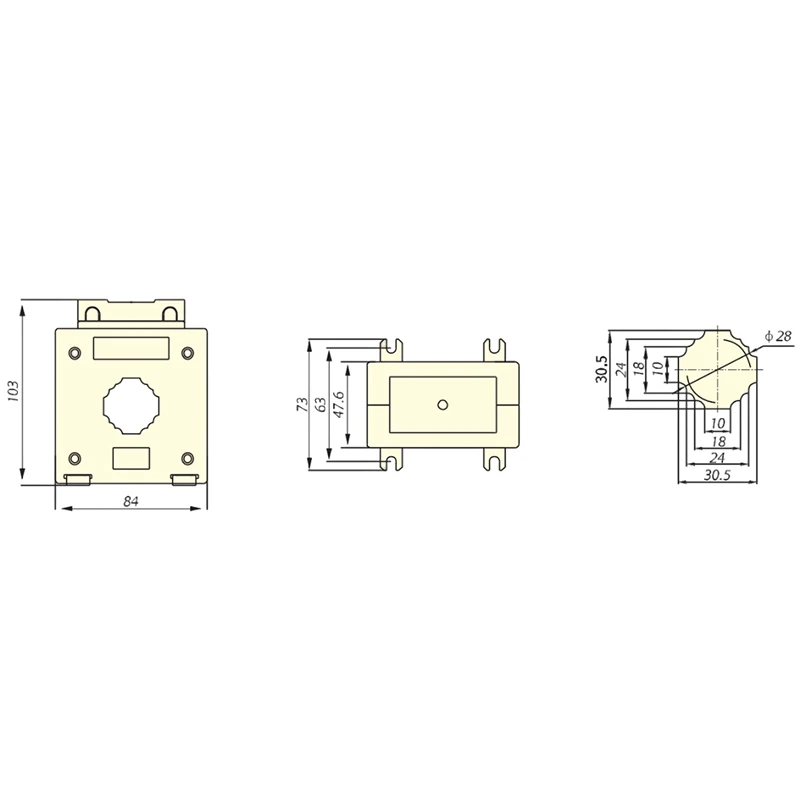

आयाम (मिमी)

लोकप्रिय टैग: क्लास 1 करंट ट्रांसफार्मर, चाइना क्लास 1 वर्तमान ट्रांसफार्मर निर्माता, आपूर्तिकर्ता, फैक्ट्री
