0.5S बसबार प्रकार वर्तमान ट्रांसफार्मर



एक करंट ट्रांसफार्मर (सीटी) एक प्रकार का इंस्ट्रूमेंट ट्रांसफार्मर है, जिसे उच्च प्राथमिक धाराओं को एक कम, मानकीकृत माध्यमिक वर्तमान . में नीचे ले जाकर वैकल्पिक वर्तमान (एसी) को मापने के लिए डिज़ाइन किया गया है।



प्राथमिक घुमावदार - वास्तविक वर्तमान को मापा जाने वाला (उच्च वर्तमान, ई . g ., 100a, 1000a) .

माध्यमिक घुमावदार - माप या सुरक्षा उपकरणों के लिए एक कम, आनुपातिक वर्तमान (आमतौर पर 5 ए या 1 ए) प्रदान करता है .

चुंबकीय कोर - अलगाव को बनाए रखते हुए प्राथमिक से माध्यमिक पक्ष में वर्तमान को स्थानांतरित करने के लिए विद्युत चुम्बकीय प्रेरण का उपयोग करता है .

सीटी ने फैराडे के कानून के नियम के सिद्धांत के आधार पर संचालित किया है:

कहाँ:

I_s= द्वितीयक वर्तमान

Ip=प्राथमिक वर्तमान

N=अनुपात (E . g ., 100: 5 का अर्थ है n =20)





1. अलगाव: उच्च-वोल्टेज प्राथमिक सर्किट और कम-वोल्टेज माध्यमिक उपकरणों के बीच विद्युत पृथक्करण प्रदान करता है .
2. सटीकता: ऊर्जा मीटरिंग में सटीक वर्तमान माप के लिए उपयोग किया जाता है (कक्षा 0 . 2, 0.5) और संरक्षण (कक्षा 5 पी, 10 पी)।
3. बर्डन: माध्यमिक से जुड़ा लोड त्रुटियों से बचने के लिए रेटेड बर्डन से अधिक नहीं होना चाहिए .
4. संतृप्ति: गलती की स्थिति के दौरान कोर संतृप्ति से बचना चाहिए (सुरक्षा सीटीएस के लिए महत्वपूर्ण) .





1. ऊर्जा पैमाइश (उपयोगिता बिलिंग, उप-मीटरिंग)
2. संरक्षण रिले (ओवर-करंट, डिफरेंशियल, अर्थ फॉल्ट प्रोटेक्शन)
3. बिजली की गुणवत्ता की निगरानी (हारमोनिक्स, लोड अध्ययन)
4. औद्योगिक नियंत्रण प्रणालियाँ





कभी भी एक लाइव सीटी सेकेंडरी ओपन-सर्किट! यह खतरनाक रूप से उच्च वोल्टेज को प्रेरित कर सकता है, उपकरणों की क्षति और कर्मियों की चोट को जोखिम में डाल सकता है . हमेशा शॉर्ट-सर्किट सेकेंडरी को डिस्कनेक्ट करने से पहले .}





श्रेष्ठ प्रदर्शन के साथ स्वतंत्र नवाचार

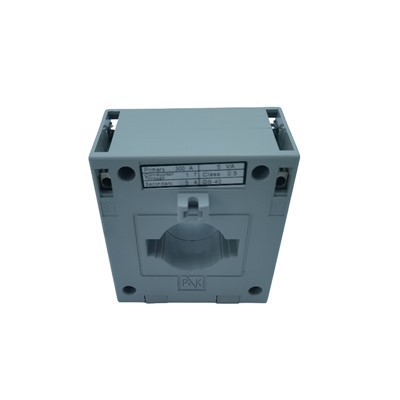

डिक्सन के 0 . 5S बसबार-प्रकार के करंट ट्रांसफॉर्मर मॉडल ABO-B (CTS) सटीक माप में एक सफलता का प्रतिनिधित्व करते हैं, इलेक्ट्रिकल इंस्ट्रूमेंटेशन में 30 से अधिक वर्षों के इंजीनियरिंग विशेषज्ञता के साथ स्वतंत्र R & D नवाचार का संयोजन करते हैं . उच्च सटीकता के लिए डिज़ाइन किए गए, और बहुपक्षीय, ये CTS के लिए आदर्श हैं।



नवाचार

1. उच्च सटीकता (0.2S वर्ग तक)

IEC 61869-2 और अन्य अंतर्राष्ट्रीय मानकों . के साथ अनुपालन

मानक 0 . 5 सटीकता वर्ग, अल्ट्रा-सटीक पैमाइश के लिए 0.5s, 0.2, 0.2s प्राप्त करने वाले चुनिंदा मॉडल के साथ।

न्यूनतम चरण और अनुपात त्रुटियां, विश्वसनीय बिलिंग और बिजली गुणवत्ता विश्लेषण सुनिश्चित करना .

2. अद्वितीय संरचनात्मक डिजाइन

नेमप्लेट के लिए पारदर्शी कवर - डिस्सैबली के बिना आसान पहचान की अनुमति देता है, रखरखाव दक्षता में सुधार .

लीड सील होल - छेड़छाड़ को रोकता है, उपयोगिता मीटरिंग में सुरक्षा और अनुपालन सुनिश्चित करता है .

दो स्थापना विकल्प - पैनल फिक्सिंग का समर्थन करता है, और बसबार डायरेक्ट माउंटिंग, विभिन्न अनुप्रयोगों में लचीलापन प्रदान करता है .

3. वाइड करंट रेंज (5 ए - 1000 ए)

उच्च वर्तमान माप को कम करना .

वाणिज्यिक, औद्योगिक और उपयोगिता-पैमाने पर बिजली प्रणालियों के लिए उपयुक्त .

4. मजबूत और विश्वसनीय निर्माण

कम नुकसान और उच्च रैखिकता के लिए उच्च गुणवत्ता वाले सिलिकॉन स्टील या नैनोक्रिस्टलाइन कोर .

स्व-एक्विंग क्लास v 0 बढ़ी हुई सुरक्षा के लिए आवरण .}





• सिद्ध विशेषज्ञता-आर एंड डी का एक दशक शीर्ष स्तरीय प्रदर्शन . सुनिश्चित करता है
• अनुकूलन योग्य विकल्प - कई स्थापना विधियां और सटीकता कक्षाएं .
• छेड़छाड़-प्रूफ डिज़ाइन-लीड सील होल एंटी-चोरी अनुपालन . को बढ़ाता है
• वैश्विक मानक अनुपालन - IEC और अन्य प्रमाणपत्रों को पूरा करता है .



डिक्सन के बसबार प्रकार के वर्तमान ट्रांसफॉर्मर मॉडल एबीओ-बी के साथ, ग्राहक आधुनिक बिजली माप के लिए एक अत्यधिक सटीक, सुरक्षित और अनुकूलनीय समाधान प्राप्त करते हैं .





नमूना	अनुपात (ए)	बोझ (वीए)
		कक्षा: 0.5s	कक्षा: 0.5
अबो-बी	5/5	5	5
अबो-बी	10/5	5	5
अबो-बी	20/5	5	5
अबो-बी	30/5	5	5
अबो-बी	40/5	5	5
अबो-बी	50/5	5	5
अबो-बी	60/5	5	5
अबो-बी	80/5	5	5
अबो-बी	150/5	5	5
अबो-बी	200/5	5	5
अबो-बी	250/5	5	5
अबो-बी	300/5	5	5
अबो-बी	400/5	5	5



आयाम (मिमी)
