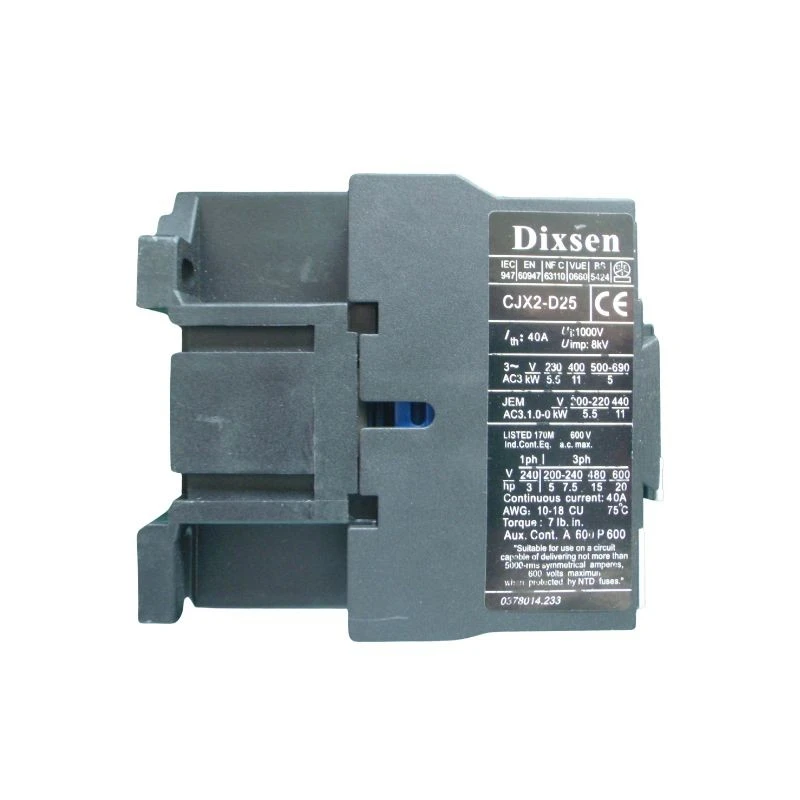

25ए 220वी एसी चुंबकीय संपर्ककर्ता



25A 220V AC मैग्नेटिक कॉन्टैक्टर एक 3-पोल इलेक्ट्रोमैग्नेटिक स्विचिंग डिवाइस है जिसमें 25-amp रेटेड ऑपरेशनल करंट और 220V AC (50/60 Hz) कंट्रोल कॉइल होता है। रिमोट ऑन/ऑफ नियंत्रण के लिए इंजीनियर किया गया, यह मोटर, कंप्रेसर, पंप, प्रकाश व्यवस्था और अन्य औद्योगिक या वाणिज्यिक भार को सुरक्षित रूप से प्रबंधित करने के लिए उद्योग मानक समाधान है। इसका मजबूत निर्माण और विश्वसनीय प्रदर्शन इसे मोटर स्टार्टर, बिजली वितरण पैनल और स्वचालन प्रणाली में एक आवश्यक घटक बनाता है।



मुख्य विशिष्टताएँ



पैरामीटर	विनिर्देश
खम्भों की संख्या	3-पोल (3NO मुख्य संपर्क)
रेटेड परिचालन वर्तमान (यानी)	25ए (एसी‑3/एसी‑1)
कुंडल वोल्टेज	220V एसी (50/60 हर्ट्ज)
रेटेड इन्सुलेशन वोल्टेज (यूआई)	690V
रेटेड आवेग प्रतिरोध वोल्टेज (यूआईएमपी)	6kV
उपयोगिता श्रेणी	AC‑3 (मोटर स्टार्टिंग), AC‑1 (प्रतिरोधक भार)
मोटर पावर (380/400V पर)	लगभग . 11किलोवाट
मोटर पावर (220/230V पर)	लगभग . 5.5किलोवाट
सहायक संपर्क	1NO + 1NC (अंतर्निहित, वैकल्पिक कॉन्फ़िगरेशन उपलब्ध)
यांत्रिक जीवन	10 मिलियन परिचालन से अधिक या उसके बराबर
विद्युत जीवन	1 मिलियन परिचालन से अधिक या उसके बराबर (रेटेड लोड पर)
परिचालन तापमान	-35 डिग्री से +70 डिग्री
बढ़ते	डीआईएन रेल या स्क्रू माउंटिंग
मानकों	आईईसी 60947-4-1, जीबी/टी 14048.4



विशेषताएं एवं लाभ



विश्वसनीय 3‑फेज स्विचिंग - संतुलित लोड नियंत्रण और सुरक्षित संचालन सुनिश्चित करते हुए, सभी तीन पावर सर्किट को एक साथ खोलता या बंद करता है।



220V एसी कॉइल - मानक औद्योगिक नियंत्रण वोल्टेज के साथ संगत, मौजूदा नियंत्रण पैनल और पीएलसी सिस्टम में आसान एकीकरण की पेशकश करता है। कॉइल रेटेड वोल्टेज के 85% ~ 110% के भीतर विश्वसनीय रूप से काम करता है।



उच्च ब्रेकिंग क्षमता - सिल्वर-मिश्र धातु के मुख्य संपर्क उत्कृष्ट आर्क प्रतिरोध और कम संपर्क प्रतिरोध प्रदान करते हैं, जो रेटेड करंट के 7× तक मोटर इनरश करंट को संभालने में सक्षम हैं।



अंतर्निहित सहायक संपर्क - सेल्फ-होल्डिंग सर्किट, इंटरलॉकिंग, स्थिति संकेत या पीएलसी फीडबैक के लिए 1NO + 1NC सहायक संपर्क शामिल हैं।



कॉम्पैक्ट और स्पेस-सेविंग - स्लिम बॉडी डिज़ाइन पैनल स्पेस को अनुकूलित करता है, जिससे नियंत्रण कैबिनेट में उच्च-घनत्व स्थापना की अनुमति मिलती है।



लंबी सेवा जीवन - उच्च यांत्रिक और विद्युत सहनशक्ति, रखरखाव और प्रतिस्थापन लागत को कम करने के लिए इंजीनियर किया गया।



दृश्य स्थिति संकेतक - अंतर्निहित यांत्रिक संकेतक आसान समस्या निवारण के लिए एक नज़र में संपर्क स्थिति (चालू/बंद) दिखाता है।



ज्वाला-मंदक आवास - औद्योगिक वातावरण में सुरक्षा के लिए UL94 V-0 रेटेड थर्मोसेट सामग्री के साथ निर्मित।



विशिष्ट अनुप्रयोग

इस 25A 220V AC मैग्नेटिक कॉन्टैक्टर का व्यापक रूप से उपयोग किया जाता है:



मोटर स्टार्टर्स - पूर्ण मोटर सुरक्षा के लिए थर्मल ओवरलोड रिले के साथ जोड़ा गया।

एचवीएसी सिस्टम - कंप्रेसर, पंखे और पंप को नियंत्रित करना।

कन्वेयर सिस्टम - सामग्री प्रबंधन उपकरण का रिमोट स्टार्ट/स्टॉप।

पंप नियंत्रण स्टेशन - जल पंप, सिंचाई प्रणाली और अपशिष्ट जल उपचार।

औद्योगिक स्वचालन - पीएलसी-नियंत्रित मशीनरी में एकीकरण।

प्रकाश नियंत्रण पैनल - उच्च-शक्ति प्रकाश सर्किट स्विच करना।

ताप उपकरण - ओवन, भट्टियां, और औद्योगिक हीटर।



Sविशिष्टता



प्रकार		CJX2- D09	CJX2- D12	सीजेएक्स2-डी18	CJX2- D25	CJX2- D32	CJX2- D40	CJX2- D50	CJX2- D65	CJX2- D80	CJX2- D95
रेटेड काम कर रहा है वर्तमान (ए)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3-चरण मोटरों की मानक शक्ति रेटिंग श्रेणी में 50/60 हर्ट्ज़ सी-3(किलोवाट)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
रेटेड ताप धारा(ए)		20	20	32	40	50	60	80	80	125	125
विद्युत जीवन	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
यांत्रिक जीवन (x10⁴)		1000	1000	1000	1000	800	800	800	800	600	600
संपर्कों की संख्या		3P+NO					3P+NC+NO
		3पी+एनसी



आयाम (मिमी)





नमूना	आयाम(मिमी)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
सीजेएक्स2-32	57	86	100	131	40	48	4.5
सीजेएक्स2-40/65	77	129	116	145	40	100/110	6.5
सीजेएक्स2-80/95	87	129	127	175	40	100/110	6.5
